nLinkReportView网络测试管理软件

  • 发布时间: 2020-08-20
  • 产品品牌: ntooler
  • 内容来源: 原创
  • 浏 览 量: (118)
  • 产品描述: nLinkReportView网络测试管理软件主要用于管理、查看、打印nLink-830网络自动测试仪存储的各项目测试数据,可管理、查看、打印的数据包括:电缆诊断、线速包测试、阻抗测试、端口测试、POE测试、设备发现、互联网访问、线序图等。

网店购买

京东:nLinkReportView网络测试管理软件

产品信息

奈图尔 | NTOOLER® nLinkReportView网络测试管理软件,管理、查看、打印网络测试报告 !

   nLinkReportView 功能亮点

  · 客户端软件 -- ReportView主要做为nLink-830网络测试仪的配套客户端软件;

  · 测试数据存储 -- 网络测试数据存储于nLink-830网络测试仪底部的Micro-SD(TF)卡;

  · 测试数据项目 -- 电缆诊断、线速包测试、阻抗测试、端口测试、POE测试、设备发现、互联网访问、线序测试等;

  · 测试数据读取 -- 通过安装有ReportView的PC端usb接口及数据线缆,连接nLink-830网络测试仪读取数据;

  · 测试数据管理 -- nLink-830自动(或手动)创建/删除数据目录,ReportView根据数据生成报告文件查看/管理;

  · 报告导出和打印 -- ReportView可导出电子版网络测试报告,或通过PC连接的打印机输出纸质网络测试报告;

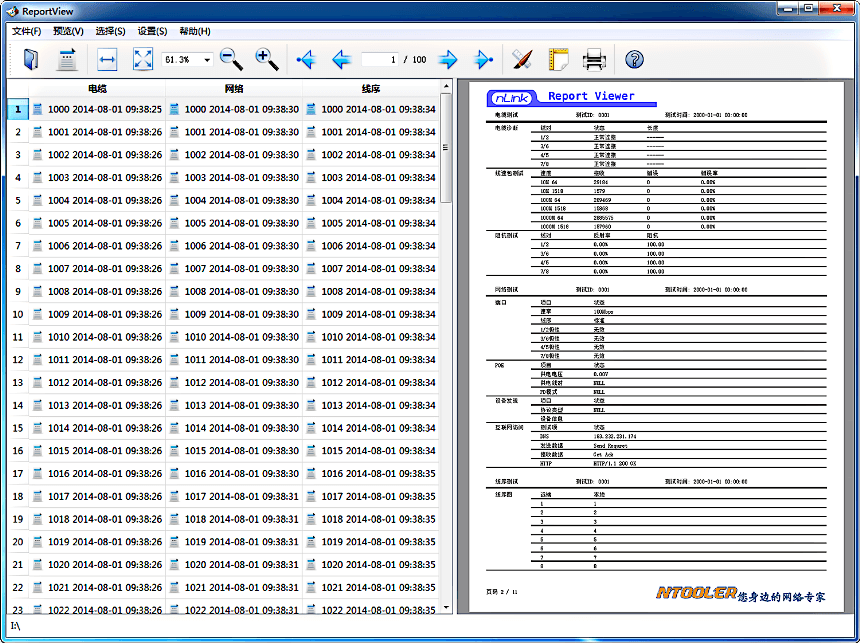

   nLinkReportView 软件界面

nLinkReportView网络测试管理软件

   nLinkReportView 主界面功能区

主界面功能区 - 概述

  · 菜单栏 -- 包含文件、预览、选择、设置、帮助等软件管理菜单;

  · 工具栏 -- 包含缩放、翻页、打印等软件工具;

  · 测试数据条目窗口 -- 包含时间信息的电缆、网络、线序等网络相关测试数据条目;

  · 测试报告预览窗口 -- 对应数据条目详细的电缆、网络、线序等测试数据,已测试报告形式体现;

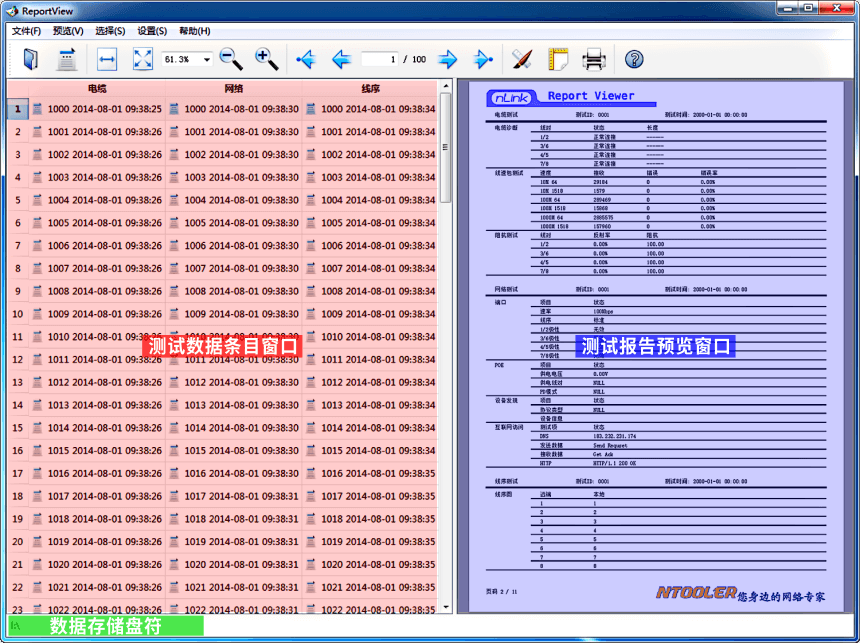

主界面功能区 - 图解

nLinkReportView网络测试管理软件

   nLinkReportView 数据条目状态

数据条目状态 - 概述

  · 每项数据条目名称,均由测试ID(4位)和测试时间组成;

  · 通过每项条目的背景色,可以判断测试数据是否可用;

  · 背景色释义:白色为测试数据正常 / 灰色为无测试数据 / 黄色为测试文件格式出错 / 红色为测试数据失败或者出错;

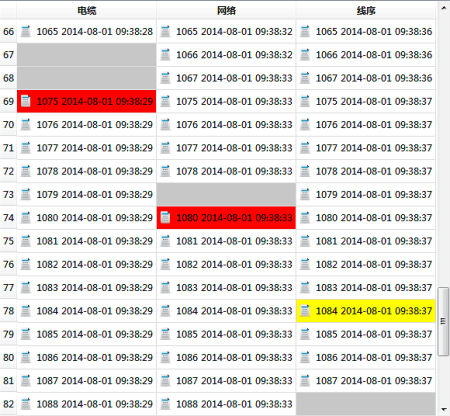

数据条目状态 - 行模式图解

nLinkReportView网络测试管理软件

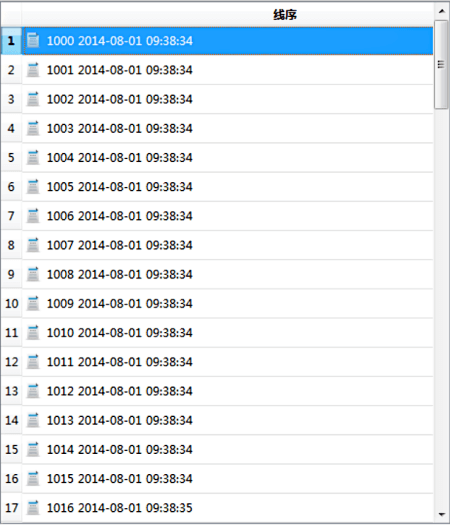

数据条目状态 - 列模式图解

nLinkReportView网络测试管理软件

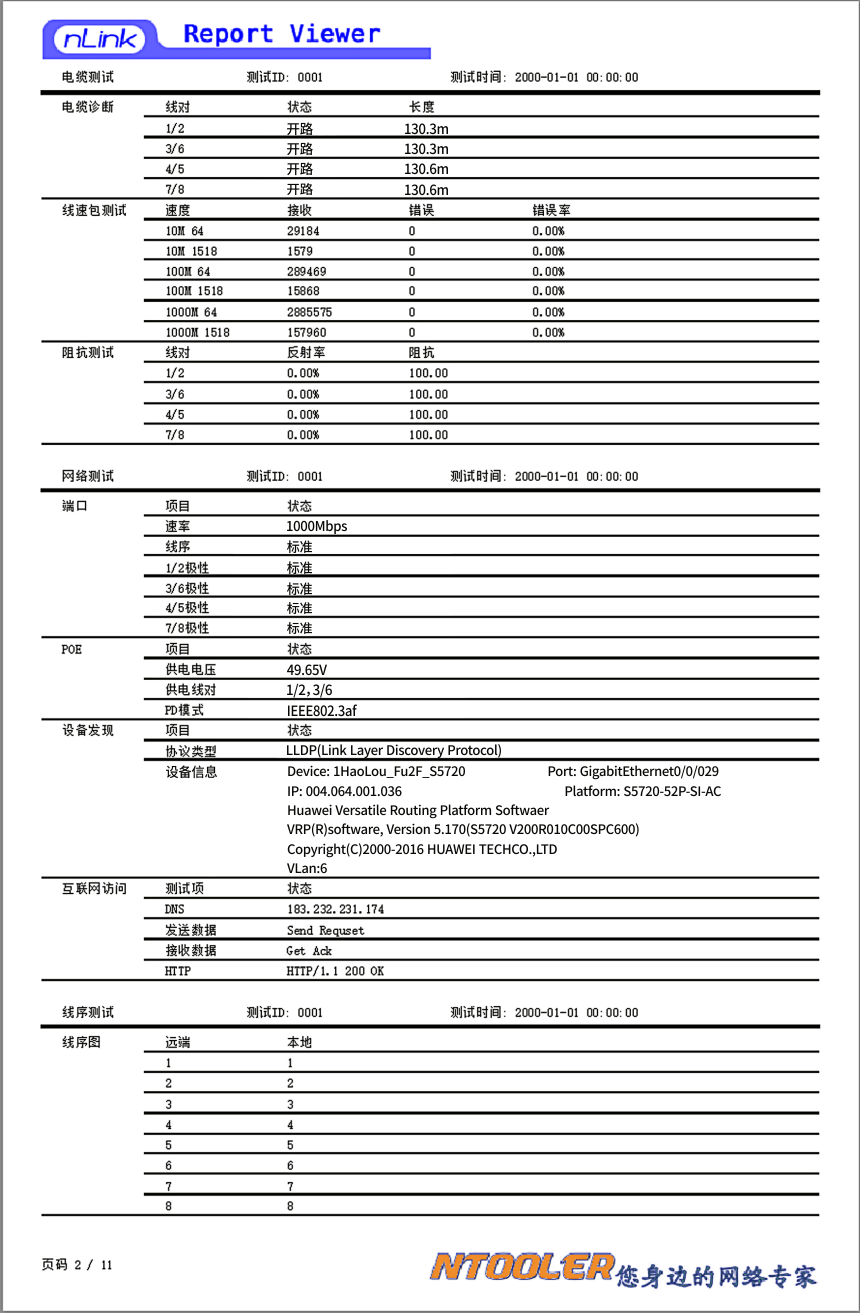

   nLinkReportView 网络测试报告

网络测试报告 - 概述

  · 报告项目 -- 包含电缆诊断、线速包测试、阻抗测试、端口测试、POE测试、设备发现、互联网访问、线序测试等;

  · 数据内容 -- 包含线对长度/状态,线缆数据负载压力,反射率/阻抗,PoE模式/线对/电压,网络设备配置/固件信息等;

网络测试报告 - 图解

nLinkReportView网络测试管理软件
