双绞线制作的国际标准

发布时间:2016-04-22 作者:奈图尔 来源:原创 浏览量(100)
摘要:1. 直连双绞线568B的国际标准  直接连结双绞线(Straight Cable)568B的接线方法的国际标准如图01所示,这是指计算机之间通过集线器进行连...

1. 直连双绞线568B的国际标准

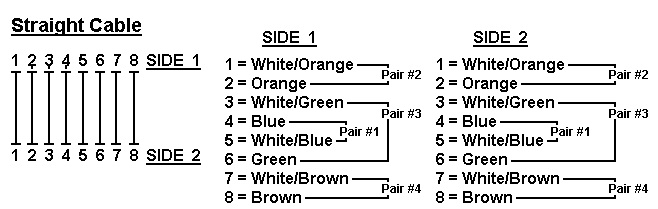

  直接连结双绞线(Straight Cable)568B的接线方法的国际标准如图01所示,这是指计算机之间通过集线器进行连接。其主要特点是,双绞线两头SIDE 1、SIDE 2两方的接线顺序一样,并且接到RJ-45头3、6针上的是同一对双绞线。3、6针用白绿和绿,1、2针用白橙和橙,4、5针用蓝和白蓝,7、8针用白棕和棕。

图01 直连双绞线的国际标准

2. 交叉对连双绞线的国际标准

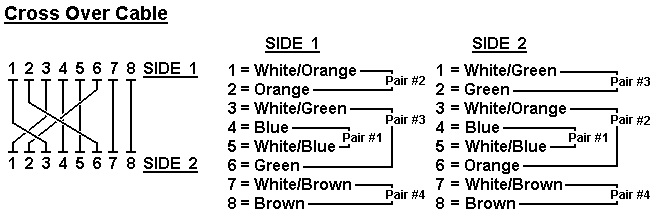

  交叉对连双绞线(Cross Over Cable)的接线方法的国际标准如图02所示,这是指两台计算机不通过集线器而直接对连。其主要特点是,双绞线两头SIDE 1、SIDE 2两方的接线顺序不一样,两方的1、3针和两方的2、6针交叉对接:即第一方的1针连接到第二方的3针,第一方的2针连接到第二方的6针;与此对应,第二方的1针也连接到第一方的3针,第二方的2针也连接到第一方的6针。值得读者注意的是,交叉对连双绞线与直接连结双绞线相比,SIDE 1方的接线顺序是相同的,只是SIDE 2方的1、2、3、6针的接线顺序不同而已。

图02 交叉对连双绞线的国际标准
