WiFi 6是什么

        奈图尔科技(www.ntooler.com)整理消息:现如今的通信领域,由3GPP制定的蜂窝网络标准(日常使用中的3G/4G/5G)以及IEEE(电气和电子工程师协会)制定的WiFi标准在我们生活中得到广泛利用。这两种技术有非常多的共同之处,如WiFi6所具有的OFDMA(正交频分多址)技术同样也在4G技术中的得到利用。

深度解析WiFi 6 -- WiFi 6真的是6

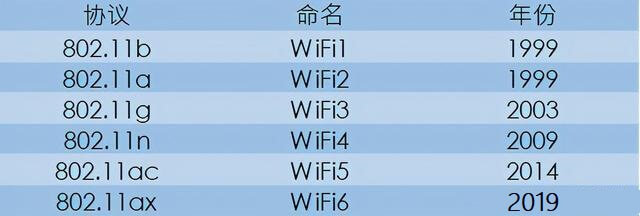

历代协议名称

        通俗点来说,Wi-Fi 6即第六代无线网络技术,是Wi-Fi标准的名称。是Wi-Fi联盟创建于IEEE 802.11标准的无线局域网技术。原称为802.11.ax。

WiFi 6特别之处

        我们会通过带宽、调制方式以及空间流来详细地讲一下WiFi6强在哪里。

        数字信号系统中,带宽用来标识通讯线路所能传送数据的能力,即在单位时间内通过网络中某一点的最高数据率。

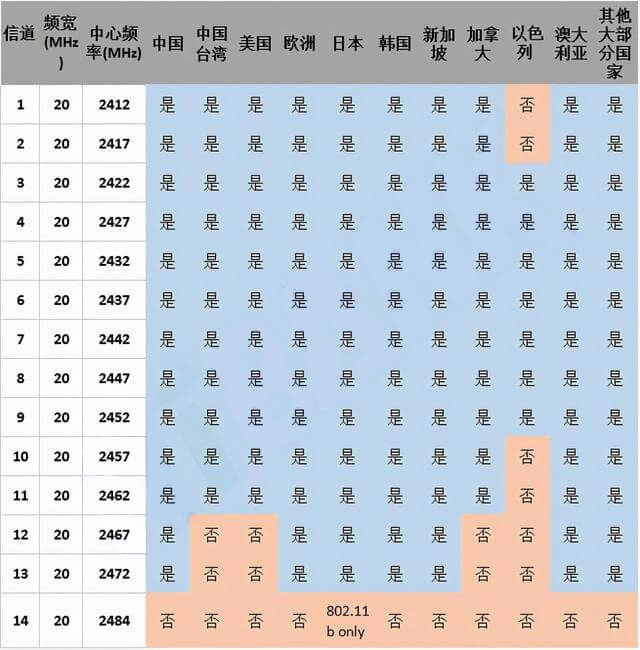

        2.4G的标准带宽为20MHz,扩展带宽为40MHz,即20/40MHz。5G WiFi即为40/80/160MHz。在控制变量只有带宽改变时,40MHz的带宽速度即为20MHz的2倍。以下图所示,一共有14个信道,但第14信道一般不用。每个信道之间的带宽为5MHz。如果频宽为40MHz,那么以为这1—5的信道都被占用。这也是为什么有设备在执行高耗带宽的任务时其它设备会卡顿的原因。

深度解析WiFi 6 -- WiFi 6真的是6

世界各个地区WIFI 2.4GHz信道一览表

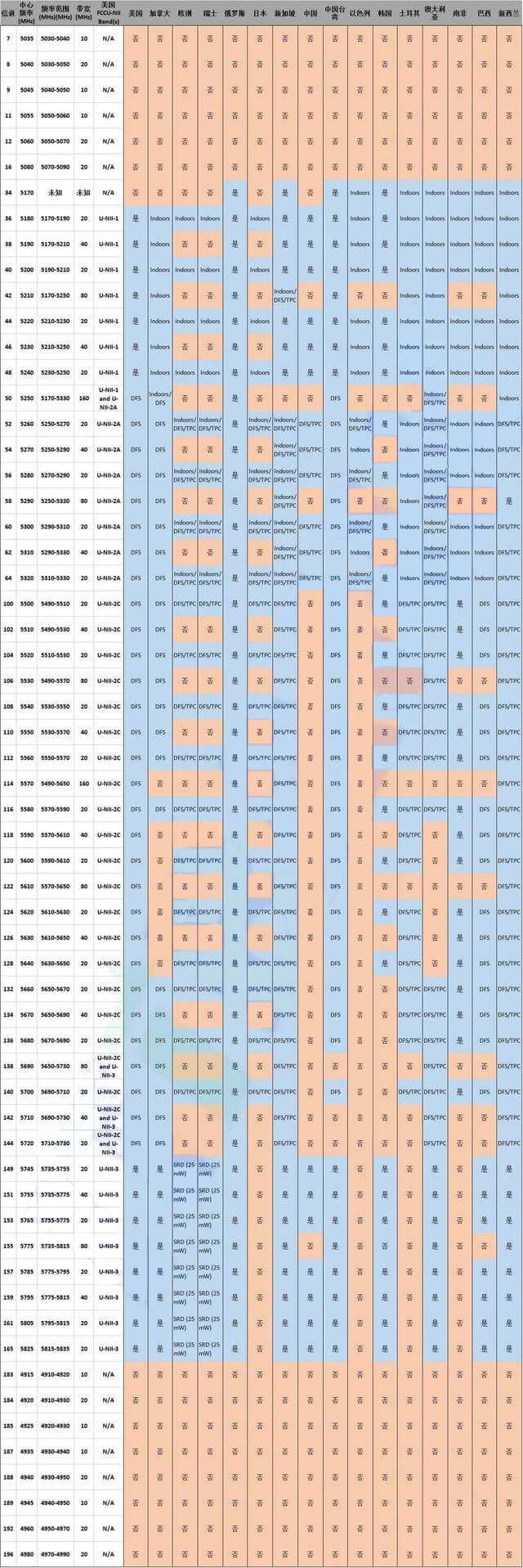

        下图就可以更清晰地看出,中国在5GHz下可以使用的信道有哪些。其中36——64中可以使用的为低信道,149——165中可以使用的为高信道,标准带宽为20MHz。

深度解析WiFi 6 -- WiFi 6真的是6

世界各地5g信道一览

        调制模式决定传输过程中的数据容量,数据容量越大也就意味着数据传输速度越快。

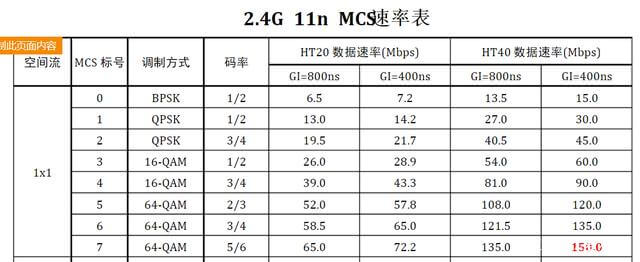

        MCS调制编码表是802.11n为表征WLAN的通讯速率而提出的一种表示形式。如下图所示,2.4GHz的最大数据速率为150Mbps。

深度解析WiFi 6 -- WiFi 6真的是6

WiFi 4 MCS调制编码表

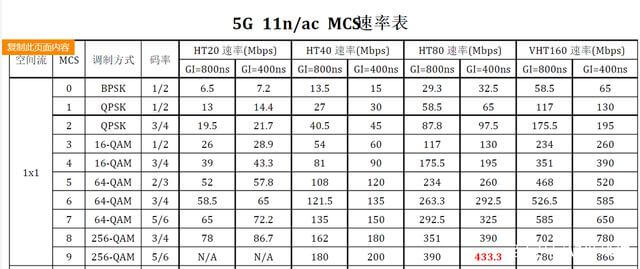

        如下图所示,5GHz的最大数据速率在80MHz下为433.3Mps,在160MHz下为866Mbps。

深度解析WiFi 6 -- WiFi 6真的是6

WiFi 5 MCS调制编码表

        如下图所示,5GHz的最大数据速率在169MHz下为1201Mbps。

深度解析WiFi 6 -- WiFi 6真的是6

WiFi 6 MCS调制编码表

        同时可以通过本段的后两张图看出,同在256-QAM,160MHz的条件下,WiFi 6的数据速率为961Mbps,WiFi 5的仅为866Mbps。这就要提到WiFi 6所采用的的OFDMA(正交频分多址)技术。

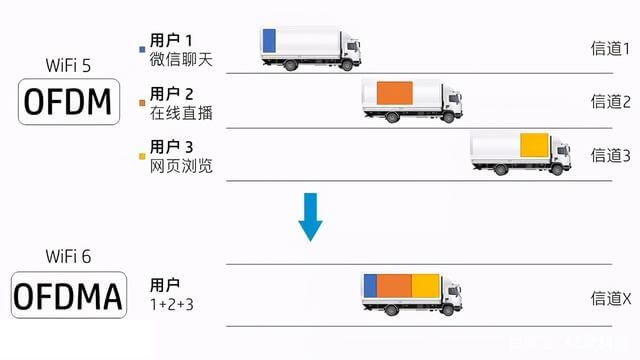

        WiFi 6设备是通过将所有用户的数据打包通过一个独立的信道给传送出去,而WiFi 5设备的工作方式恰恰相反,它需要通过不同的信道将用户的数据按顺序发出。这就是WiFi 5的效率远不如WiFi 6的原因,而且可以有效改善响应时间以及延时,数据吞吐量也有大量提升。


深度解析WiFi 6 -- WiFi 6真的是6

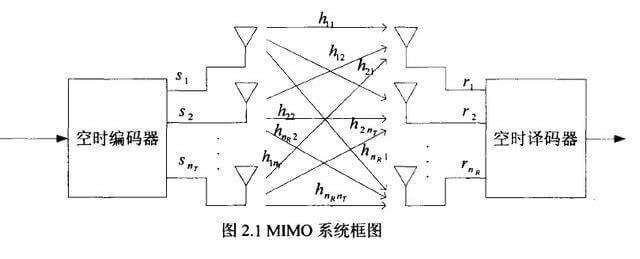

        空间流在MIMO系统中,收发天线的数据被分成多个独立的空间流,空间流越多,独立处理数据的路数就越多,速率也越高。

        MIMO是为极大地提高信道容量,在发送端和接收端都使用多根天线,在收发之间构成多个信道的天线系统。常见的手机或者笔记本网卡基本都为2*2 MIMO。2*2 MIMO的速率是1*1 MIMO的两倍。而现如今的WiFi 5和WiFi 6都支持最高8*8的MIMO。

深度解析WiFi 6 -- WiFi 6真的是6

结束语

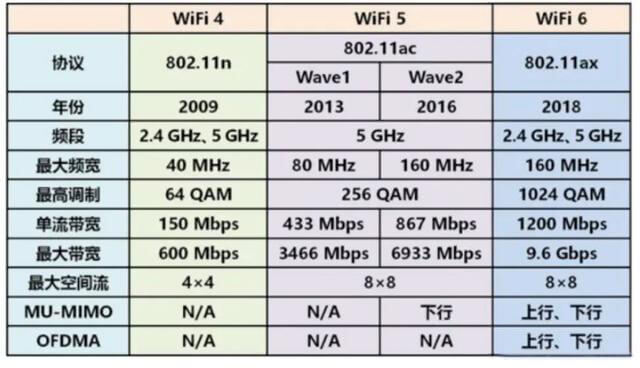

        结合上面简要的对于带宽、调制方式以及空间流的介绍。再结合下图,相比大家对于WiFi 6特别之处在哪里应该认识得相对比较清楚了吧。如果哪位小伙伴有更加深度的解析或者评论,欢迎来电或来邮件,欢迎大家一起发起讨论。
