nLink-820网络测试仪

  • 发布时间: 2020-08-07
  • 产品品牌: ntooler
  • 内容来源: 原创
  • 浏 览 量: (235)
  • 产品描述: nLink-820网络测试仪,功能涵盖ping、DHCP、链路监测等以太网链路连通测试、网络线缆测试、PoE供电测试、抗干扰ook数字音频寻线等,按需保存网络测试数据,通过Web方式查看、打印网络测试报告,可为施工验收或网络运维提供辅助数据参考。

网店购买

京东:nLink-820网络测试仪

产品信息

奈图尔 | NTOOLER® nLink-820网络测试仪,自动监测32个目标ip节点!

   nLink-820 功能亮点

  · 网络数据丢包测试 -- 通过可设置的icmp数据包选项的ping测试,数据化显示目标ip节点的连通性及稳定性;

  · 多点链路监测 -- 通过对多个ip节点循环发送icmp请求的方式,监测≤32个目标ip节点的连通性和稳定性;

  · PoE(以太网供电)测试 -- 显示PSE设备的供电电压、供电线对及供电模式,支持IEEE802.3af和IEEE802.3at标准;

  · 线缆长度及故障位置 -- 基于TDR技术单端测试线对长度及短路点、断线点距离,精度0.8米(分辨率);

  · 实用工具 -- DHCP获取、图形化线序绘图、抗干扰ook数字音频寻线、端口闪烁寻线、测试报告打印;

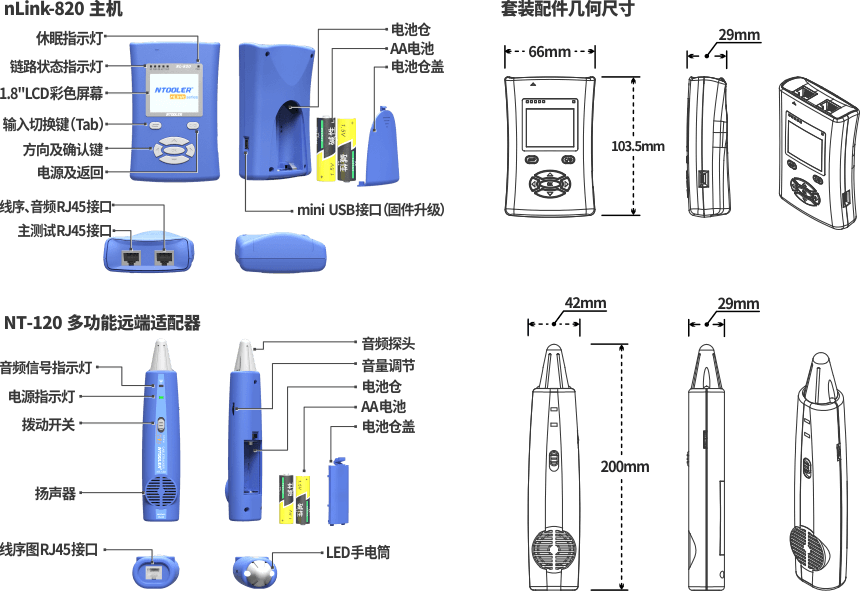

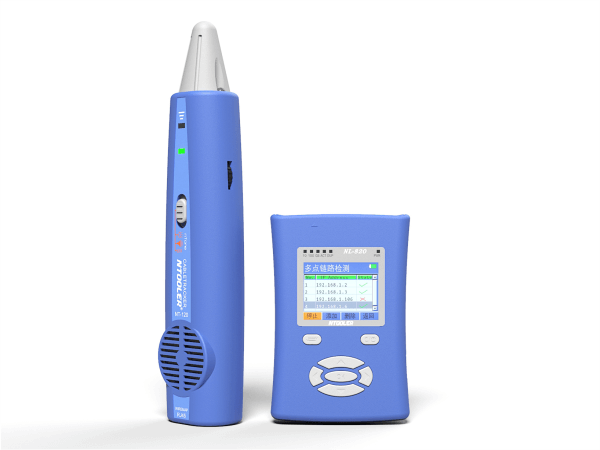

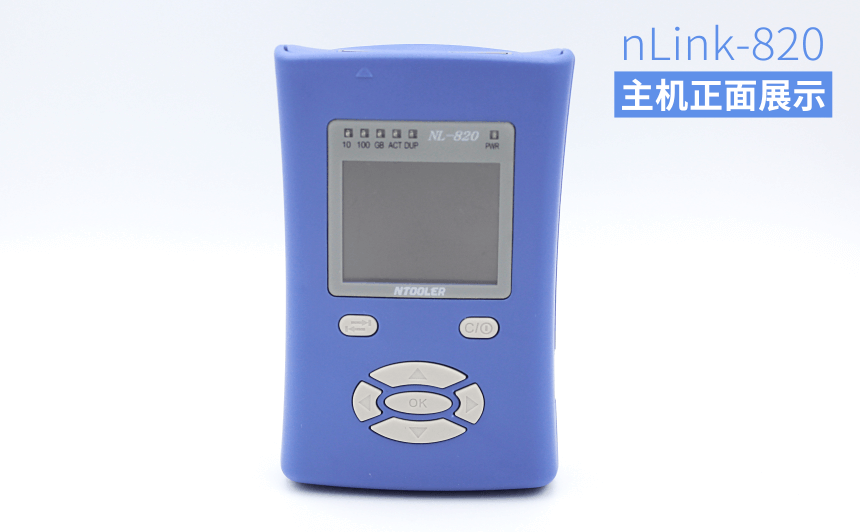

   nLink-820 外观及界面

nLink-820 网络链路测试仪

   nLink-820 网络测试

网络测试 - 概述

  · 通过以下4个子项目测试步骤,显示网络设备信息或验证网络链路可用性;

  · ping 及 PoE(以太网供电)测试结果可保存,并可查看、打印测试报告;

项目
功能说明
PING  通过定制ICMP数据包选项,检测目标IP节点的连通性和稳定性;
DHCP 通过DHCP自动获取本机IP地址配置,验证DHCP服务器是否可用;
多点链路监测 通过对多个IP节点循环发送ICMP请求的方式,监测多个IP节点的连通性及稳定性;
PoE电压表 测量PSE设备供电状态(模式 / 线对 / 电压);

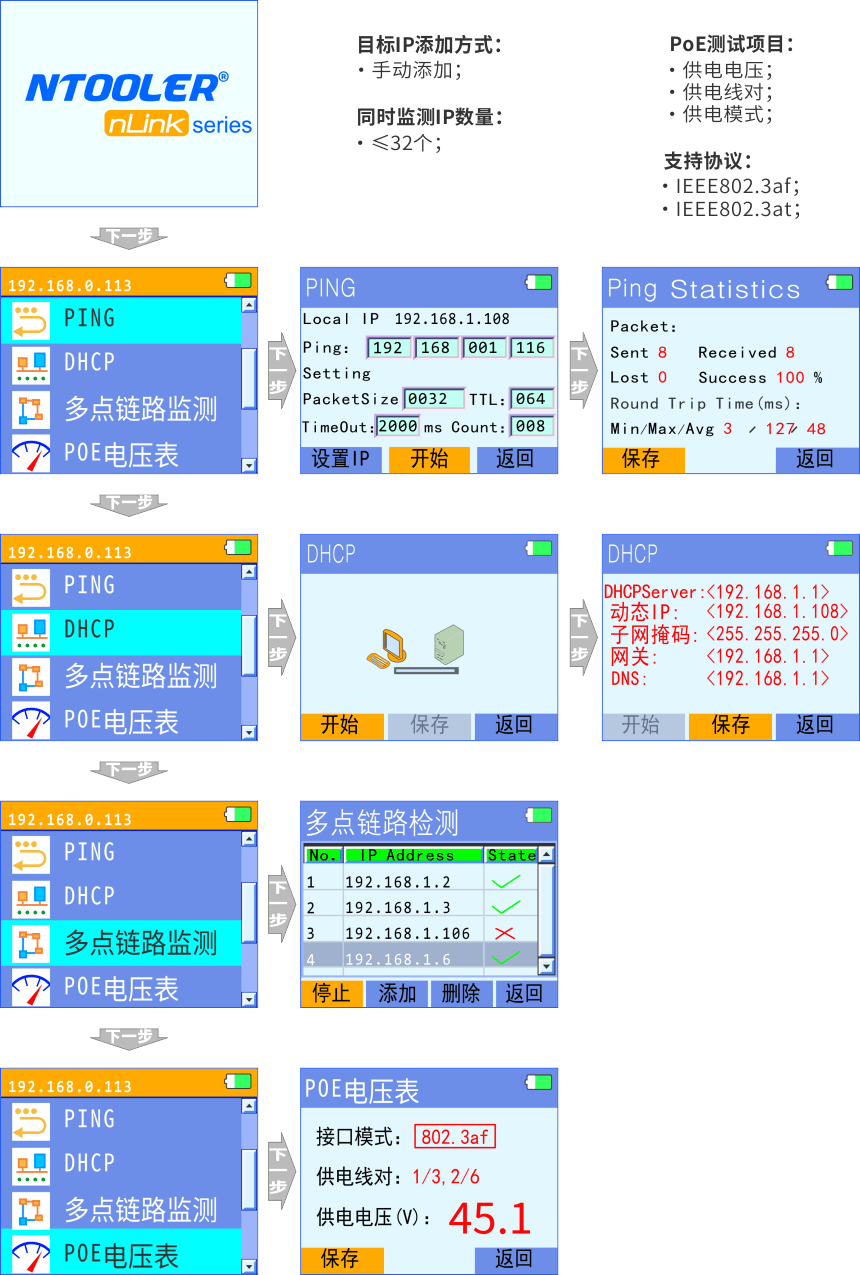

网络测试 - 图解

nLink-820 网络链路测试仪


   nLink-820 双绞线测试

双绞线测试 - 概述

  · 通过以下2个子项目测试步骤,检测以太网线缆故障或验证以太网线缆质量;

  · 电缆诊断测试结果可保存,并可查看、打印测试报告;

项目
功能说明
电缆诊断  基于TDR技术单端测试线缆长度,及测试开路、短路位置,精度0.8米(分辨率),量程:0.8~180米;
线序绘图  配合NT-120远端适配器,图形化显示双绞线线对连接是否正确;

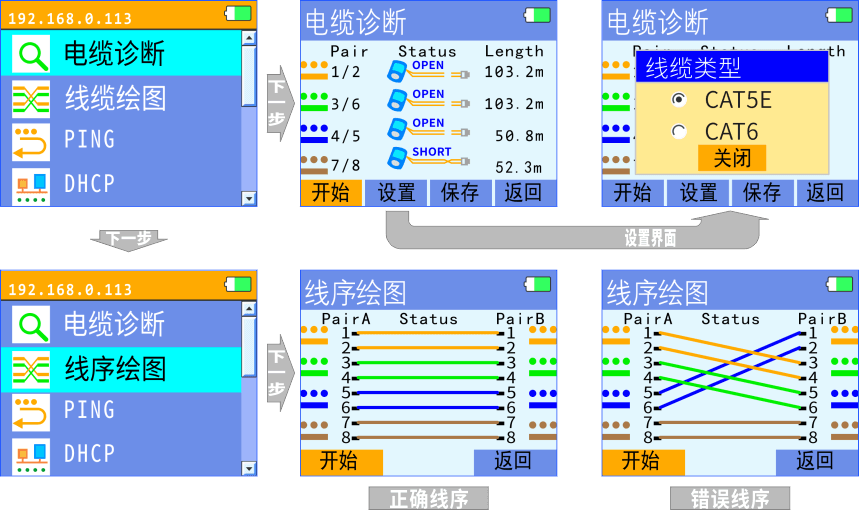

双绞线测试 - 图解

nLink-820 网络链路测试仪

   nLink-820 测试工具

测试工具 - 概述

  · 集合以下2个实用测试工具,便捷进行网络线缆或网络端口的查找、定位等工作;

  · 音频寻线功能,需搭配NT-120音频寻线器使用(标配);

项目功能说明
端口闪烁

 通过循环开启和关闭端口以太网速率协商,使交换机端口指示灯与nLink-820主机链路指示灯同步闪烁;

音频寻线 基于OOK数字音频技术(即On-Off Keying),抗干扰能力强,精准寻找、定位以太网线缆;

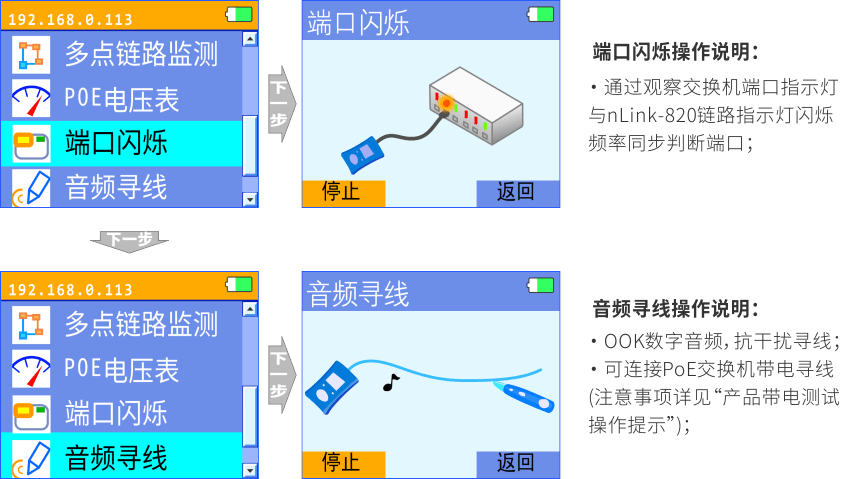

测试工具 - 图解

nLink-820 网络链路测试仪

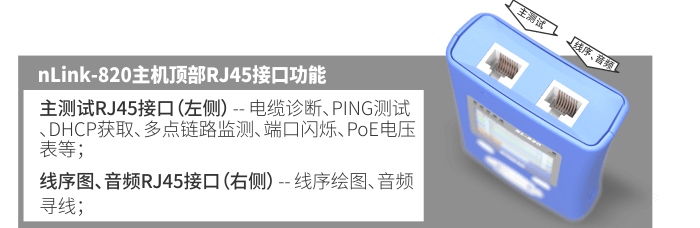

   nLink-820 测试接口

nLink-820 网络链路测试仪

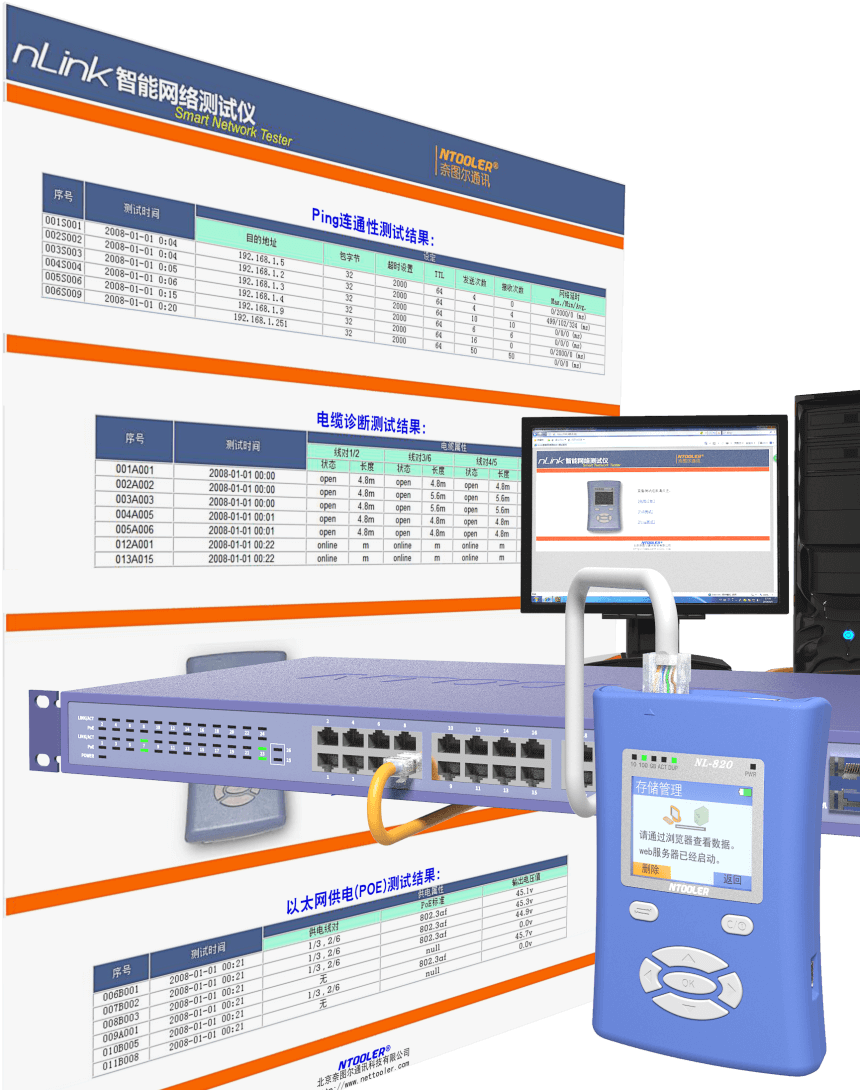

   nLink-820 数据管理及输出

数据管理及输出 - 概述

  · 可保存ping、电缆诊断、PoE等测试项目数据;

  · 通过Web浏览器管理、查看测试项目数据;

  · 可以打印测试数据报告,用于辅助验证网络链路连通状态;

数据管理及输出 - 图例

nLink-820 网络链路测试仪


   nLink-820 标准配件

  · nLink-820 网络链路测试仪 * 1;

  · NT-120 多功能音频适配器 * 1;

  · cat6类千兆网络跳线(1米) * 1;

  · 产品保修卡/说明书 * 1;

  · 帆布加厚工具包  * 1;

   nLink-820 规格参数

 功能特点

 网络测试功能

 PING、多点链路监测、DHCP、PoE检测、端口闪烁;

 线缆测试功能:

 线缆长度测试、短路位置测试、断线位置测试、线序检测、音频寻线;

 网络接口 10/100/1000BASE-T   (IEEE 802.3)自适应端口 ;
 支持网络线缆类型 UTP   Cat5/Cat5e/Cat6;EIA/TIA568A/B;
 网络协议支持 IPv4,ICMP,DHCP,HTTP等;
 线缆测试 线对长度、开路、短路、直连状态标识;
 测试技术:TDR( Time domain reflectometry),时域反射技术;
 长度测量分辨率:约0.8米;
 量程:180米;
 POE测试 测试内容:供电电压、供电线对、供电模式;
 电压范围:0 ~ 60V DC;
 标准:IEEE802.3af,IEEE802.3at,以及非IEEE标准POE跨接供电(经交换机);
 端口 RJ45主测试端口   *1、RJ45线序音频测试端口 *1;
 应用程序端口:Mini-USB(固件升级);
 用户界面 1.8” LCD TFT   彩色液晶显示,分辨率160×128像素;
 链路指示LED*5;待机指示LED*1;功能操作按键 *7;
测试数据管理 内置存储;
 Web方式,查看、导出及打印;
 电源

 2 x AA   碱性电池 (5#干电池)

 或

 2 x AA NiCd/NiMH电池 (5#可充电电池) ;

 体积 103.5x66x29mm;
 重量 约100g(不包含电池);
 工作环境 工作温度:0 ~ 40 ℃;
 贮存温度:-20 ~ 60 ℃;
 环境湿度:≤95%;

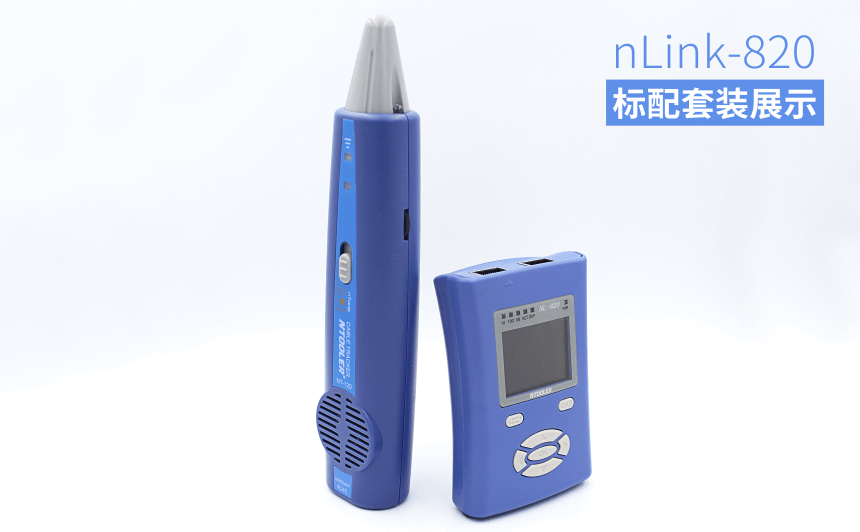

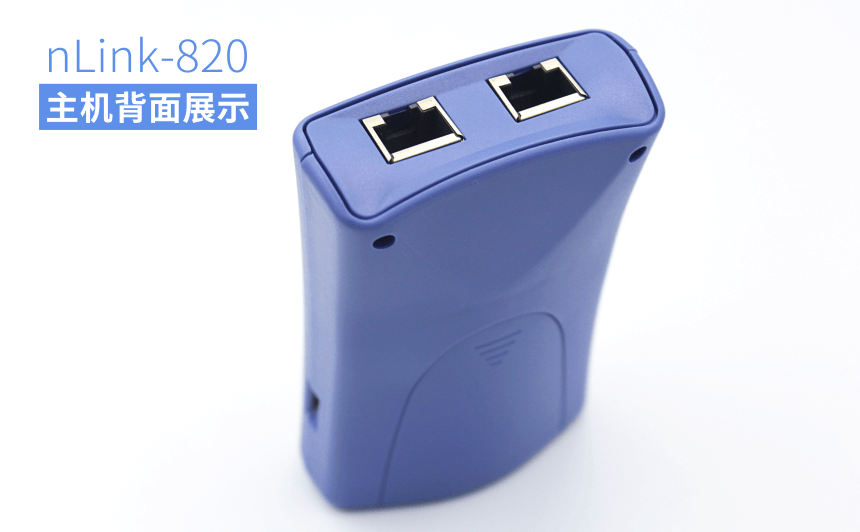

    产品实拍欣赏

nLink-820 网络链路测试仪

nLink-820 网络链路测试仪

nLink-820 网络链路测试仪
