nLink-830网络测试仪

  • 发布时间: 2020-08-07
  • 产品品牌: ntooler
  • 内容来源: 原创
  • 浏 览 量: (623)
  • 产品描述: nLink-830网络测试仪,可通过网络邻居查看功能显示交换机VLAN、IP、MAC、端口、固件版本等信息,TDR技术测试双绞线长度/短路点/断线点位置、双绞线最大数据负载/阻抗/反射率、POE测试,nLink-830网络测试仪可通过ReportView客户端软件查看、打印测试数据报告。

网店购买

京东:nLink-830网络测试仪

产品信息

奈图尔 | NTOOLER® nLink-830网络测试仪,10秒找出网络连通故障 !

   nLink-830 功能亮点

  · 自动测试 -- 互联网、局域网、线缆故障及通讯质量一键自动测试;

  · 邻居设备发现 -- 自动识别并显示最近交换机的名称、端口号、固件版本、IP、MAC、VLAN等多项信息;

  · 设备发现协议 -- 支持LLDP(IEEE链路层)以及CDP(Cisco®)等;

  · Internet通讯测试 -- 链接预设的URL页面,已排查DNS及HTTP连接故障;

  · 数据丢包测试 -- 通过持续ICMP协议PING测试,图形化显示网络通讯的连通性及稳定性;

  · 双绞线数据负载测试 -- 双绞线满负荷数据负载测试,了解线缆在不同链接速率下的通讯负载能力;

  · 双绞线质量测试 -- 自动的阻抗及反射率测试,双绞线质量数据辅助验证;

  · 双绞线故障检测 -- 基于TDR技术(时域反射),单端测试双绞线长度及故障点(短路或断线位置,精度0.8米);

  · 实用工具:PoE测试、链路识别、OOK音频寻线、线缆ID识别、网络测试报告打印等;

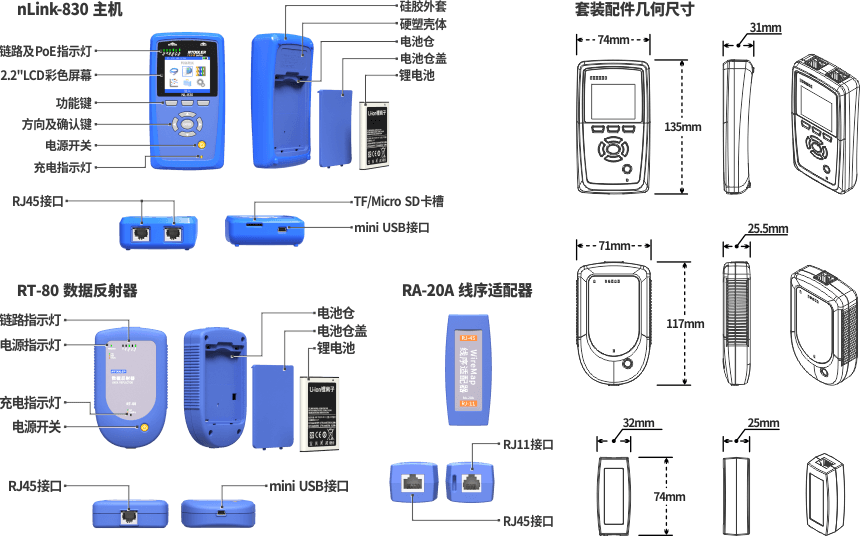

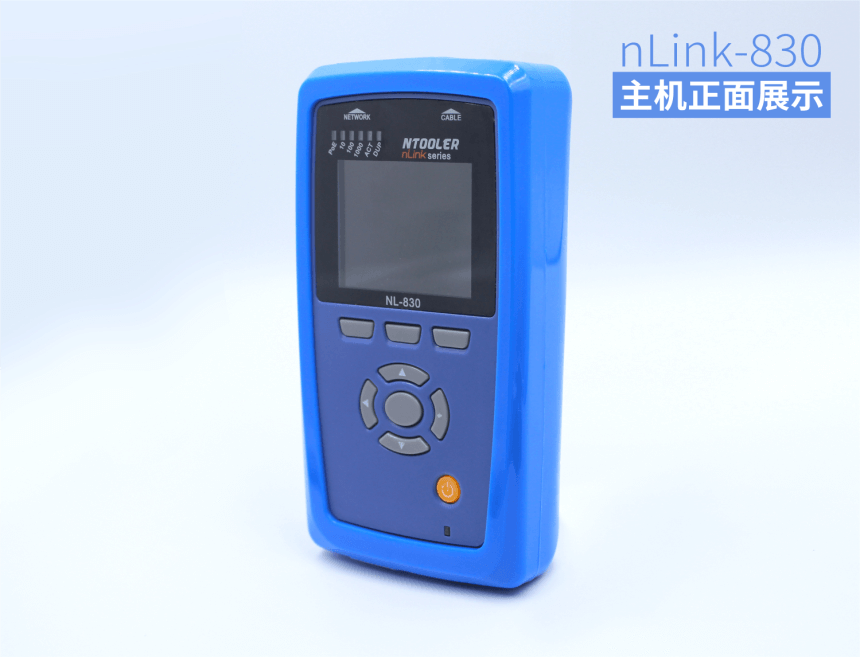

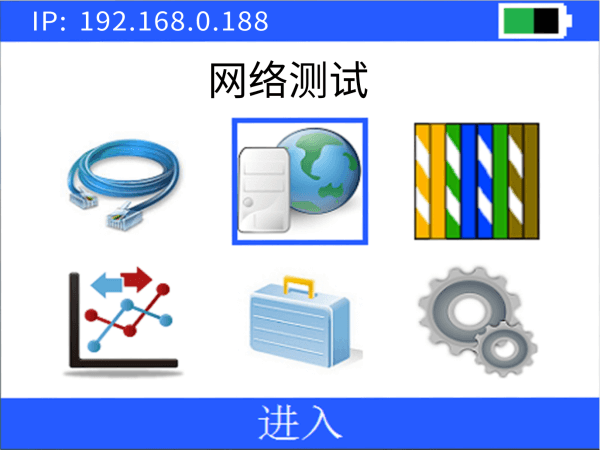

   nLink-830 外观及界面

nLink-830网络自动测试仪

   nLink-830 网络测试

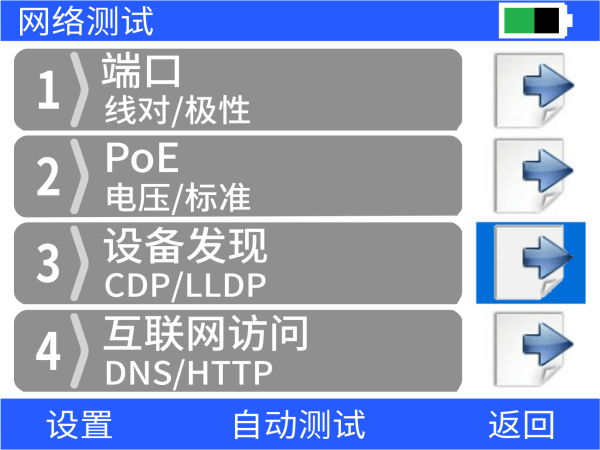

网络测试 - 概述

  · 通过以下4个子项目测试步骤,显示网络设备信息或验证网络链路可用性;

  · 4个子项目可以使用一键自动测试,也可以单独进入子项目手动测试;

项目功能说明
端口  测试交换机端口速率、线序类型与线对极性;
PoE  模拟PD端不同负载级别,验证以太网供电(PoE和PoE+)稳定性;

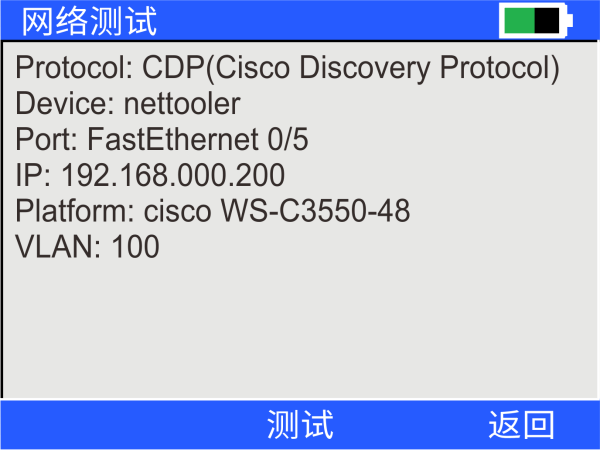

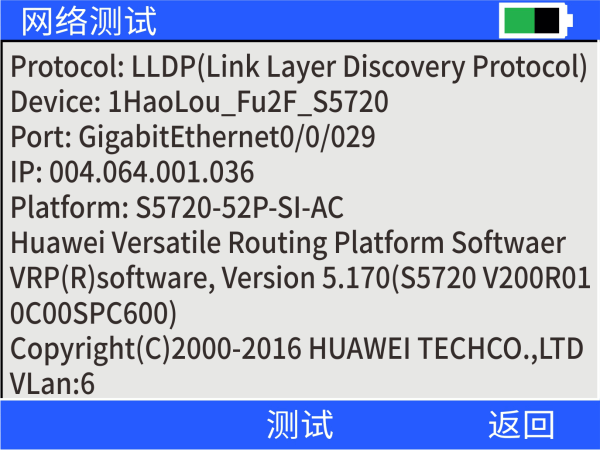

设备发现  通过CDP/LLDP获取您管理的交换机的vlan、名称、端口、固件版本、ip、mac等设备信息;
互联网访问  连接预设的URL,测试到交换机的链路、DHCP、网关、dns解析及http页面的获取;

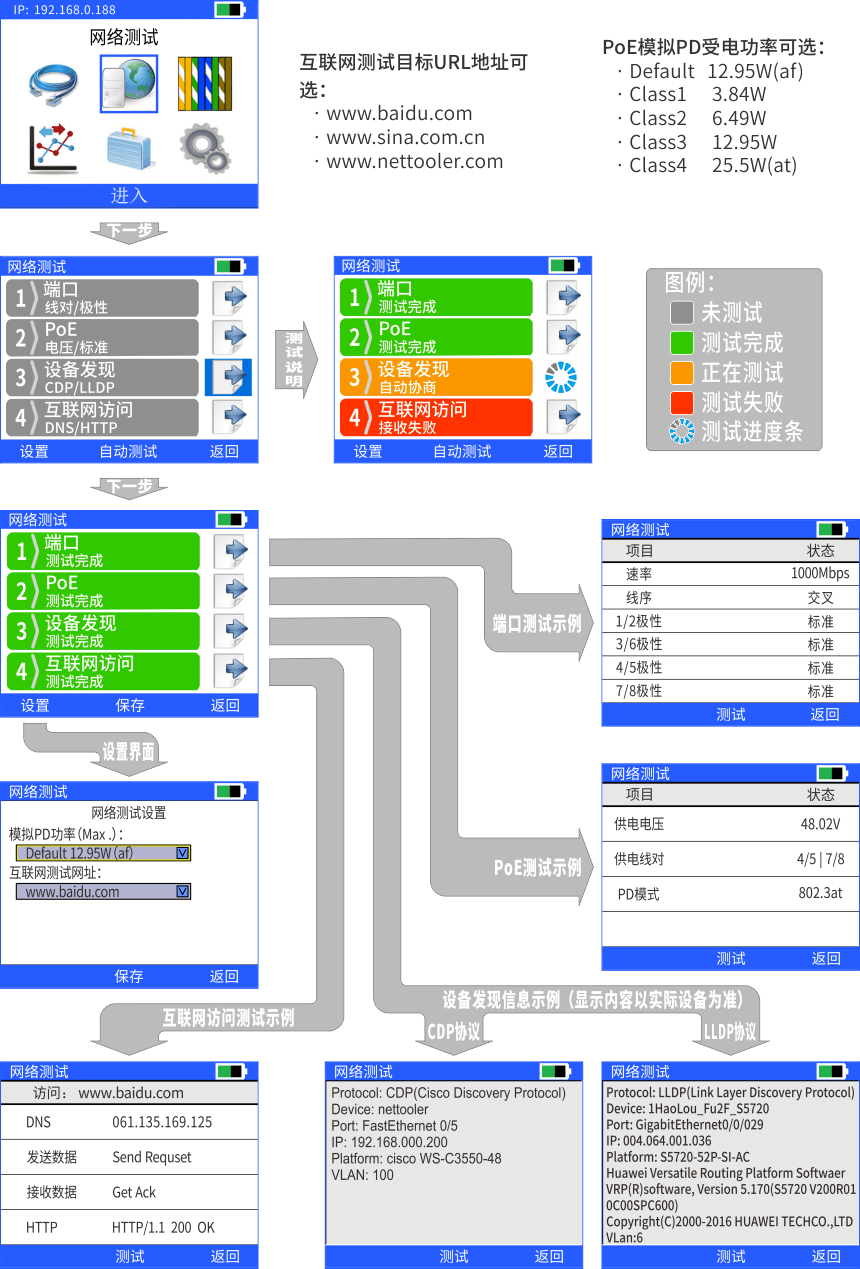

网络测试 - 图解

nLink-830网络自动测试仪

   nLink-830 ping功能

ping测试 - 概述

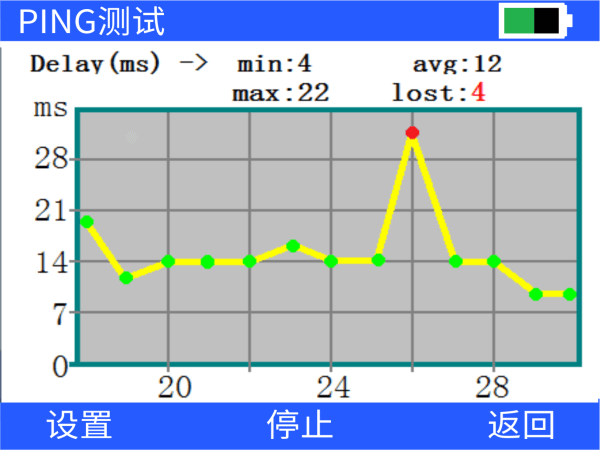

  · 通过设置ICMP数据包选项,对目标ip节点进行ping测试,以判断目标ip节点的连通性或稳定性;

  · 设置选项包括:Dest.IP、Rkt Size、TTL(Time to Live)、TimeOut等;

  · 图形化直观显示,y轴坐标为数据包延时(ms),x轴坐标为发送数据包;

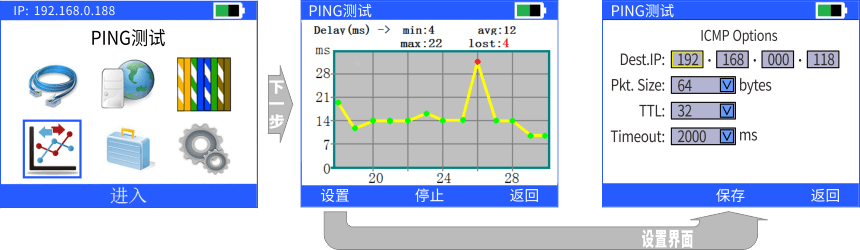

ping测试 - 图解

nLink-830网络自动测试仪

  · 注:使用ping测试功能之前,需先正确设置nLink-830本机ip;

   nLink-830 DHCP获取

DHCP获取 - 概述

  · 如果网络中存在DHCP服务器,可以通过nLink-830主机的DHCP功能自动获取本机ip;

  · 也可以手动设置nLink-830主机的ip、子网掩码、网关、dns服务器地址等;

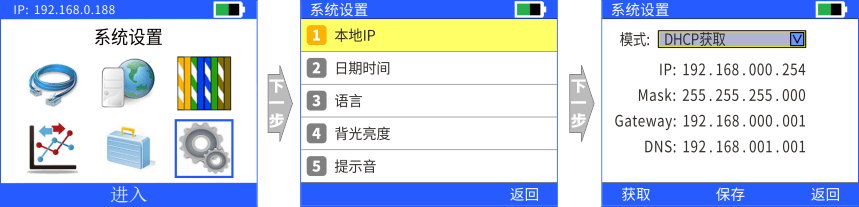

DHCP获取 - 图解

nLink-830网络自动测试仪

   nLink-830 双绞线测试

双绞线测试 - 概述

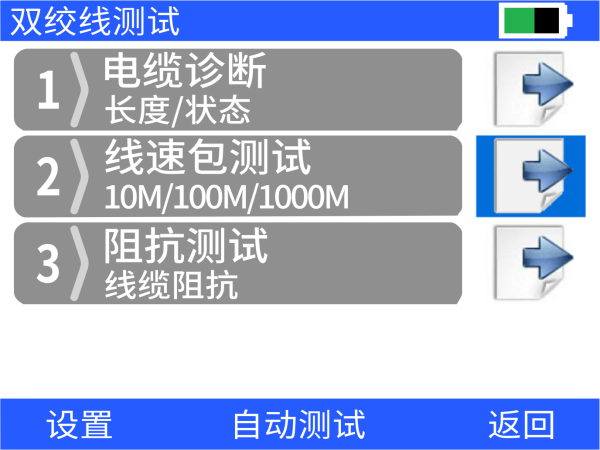

  · 通过以下3个子项目测试步骤,检测以太网线缆故障或验证以太网线缆质量数据;

  · 3个子项目可以使用一键自动测试,也可以单独进入子项目手动测试;

项目功能说明
电缆诊断  基于TDR技术单端测试线缆长度,及测试开路、短路位置,精度0.8米(分辨率),量程:0.8~180米;
线速包测试  在10/100/1000M等不同模式下测试双绞线的通讯负载能力,在64Byte 和1518Byte包 双重测试下,统计数据包校验错误;
阻抗测试   测试双绞线的信号反射率和阻抗值;

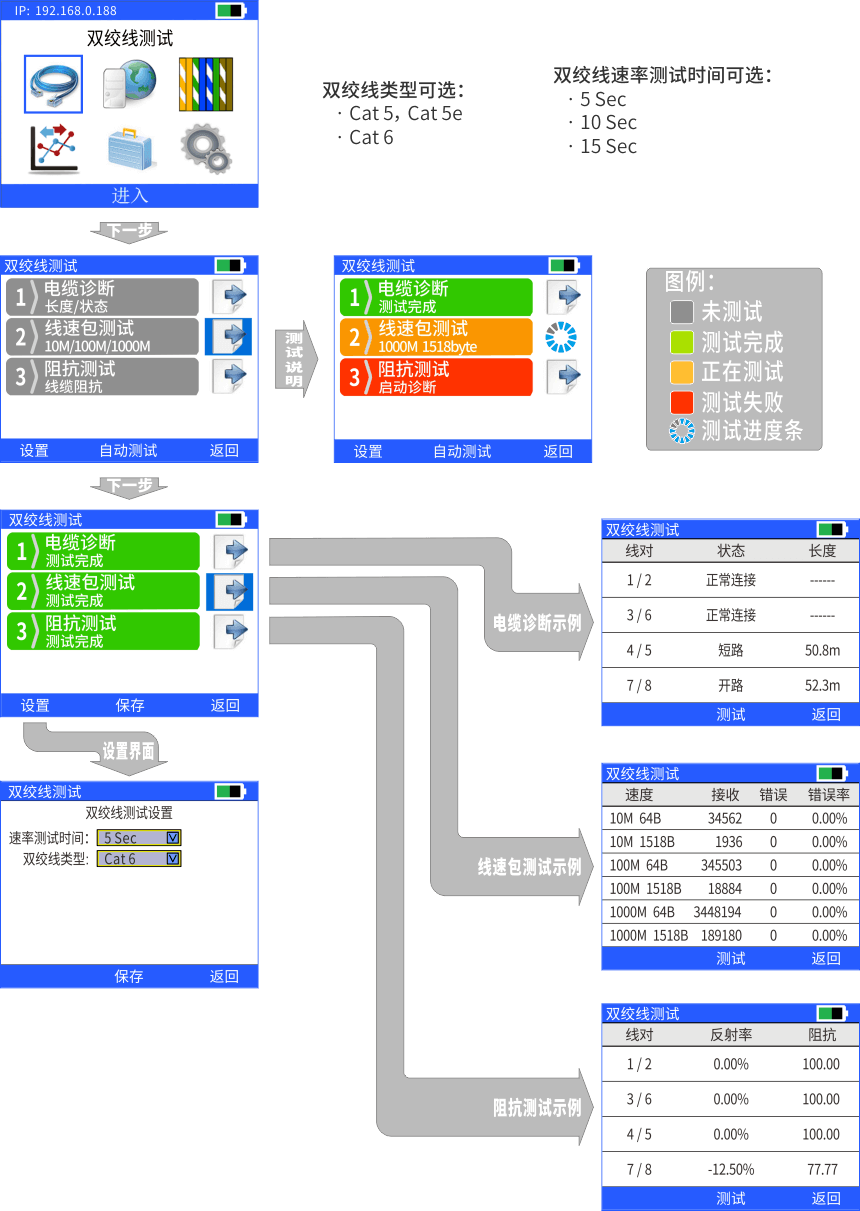

双绞线测试 - 图解

nLink-830网络自动测试仪

   nLink-830 线序绘图

线序绘图 - 概述

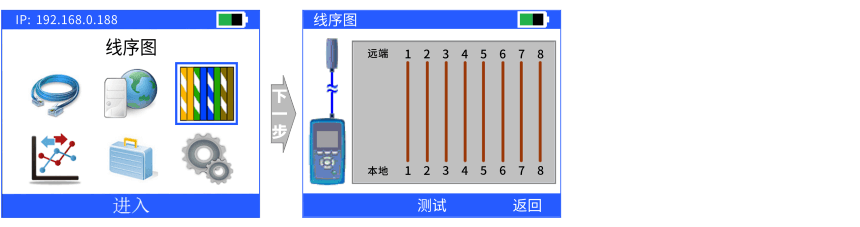

  · 图形化显示双绞线线对连接状态;

  · 双绞线对端需配合RA-20A线序适配器(标配)进行测试;

  · 常用用于测试双绞线连接故障或网络条线类型;

线序绘图 - 图解

nLink-830网络自动测试仪

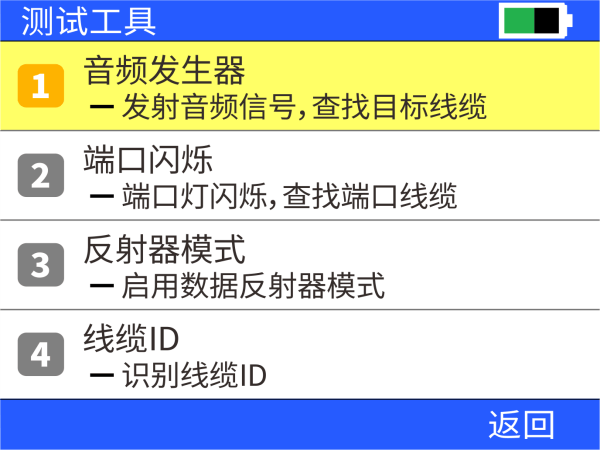

   nLink-830 测试工具

测试工具 - 概述

  · 集合以下4个实用测试工具,便捷进行网络线缆的查找、定位、标识等工作;

  · 音频寻线功能,需搭配NT-120音频寻线器使用(选配);

  · 线缆ID标识功能,需搭配RA-30标识ID模块使用(选配);

项目功能说明
音频发生器  基于OOK数字音频技术(即On-Off Keying),抗干扰能力强,精准定位线缆;
端口闪烁  以10/100/1000M自动协商的模式循环开启和关闭,使nLink-830主机网络状态指示灯与交换机端口指示灯同步闪烁,用于查找线缆对端交换机端口;
反射器模式  当RT-80数据反射器(标配)丢失或者不在身边情况下,可2台nLink-830主机配合进行线缆数据压力/反射率/阻抗等测试,其中1台主机作为数据发送端设备,另外1台主机打开“反射器模式”,替代RT-80数据反射器使用。
线缆ID标识  同时标识多达16条双绞线跳线,在多线缆情况下,线缆两端的编号一目了然;

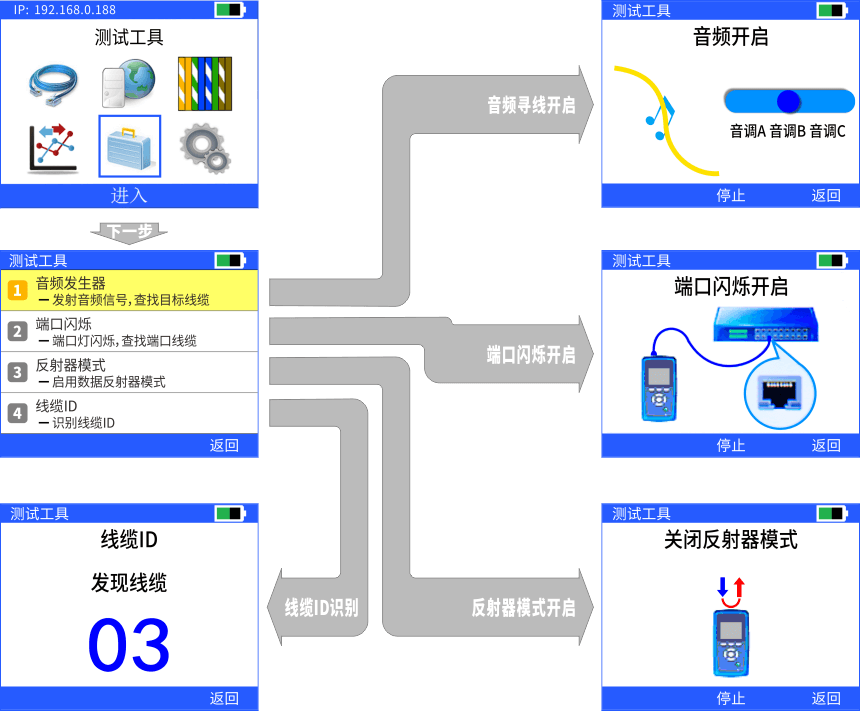

测试工具 - 图解

nLink-830网络自动测试仪

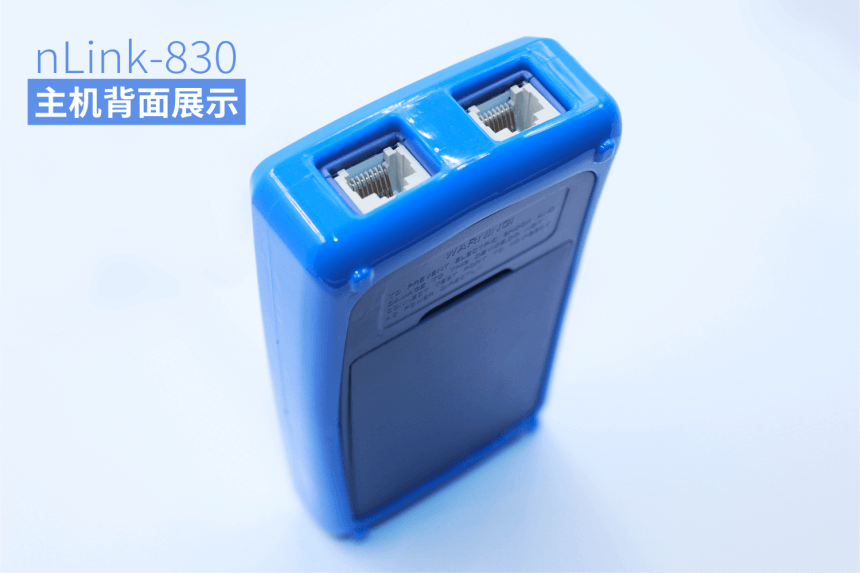

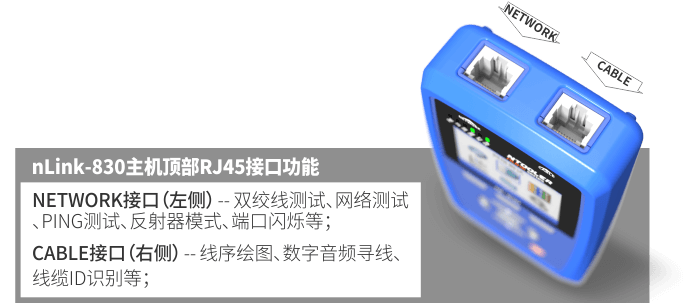

   nLink-830 测试接口

nLink-830网络自动测试仪

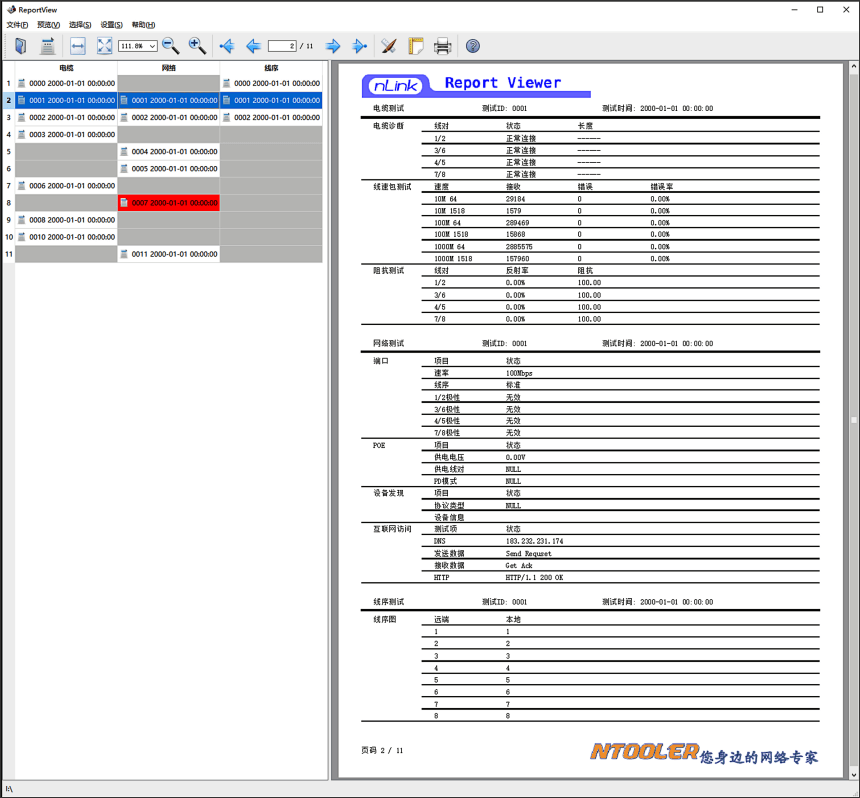

   nLink-830 数据管理及输出

数据管理及输出 - 概述

  · 使用nLink-830 套装附送的ReportView客户端软件,对测试数据进行管理;

  · 数据保存:按需要对测试结果进行保存操作;

  · 数据归档:对双绞线测试、网络测试、线序测试等结果自动归档;

  · 数据管理:可查看、导出、打印以上项目的测试报告;

数据管理及输出 - 图例

nLink-830网络自动测试仪

   nLink-830 测试数据存储

  · 数据存储介质:Micro-SD(TF)卡;

  · 数据存储管理:可按照需求删除文件或创建目录;

  · 标配1G(可自行更换存储卡,扩容至8G);

   nLink-830 系统设置

  · 本地IP设置:自动获取或手动设置本地IP、子网掩码、网关和dns服务器地址;

  · 日期时间设置:设置nLink-830主机实时时钟,测试结果存储包含测试时间信息;

  · 语言设置:简体中文 / 英文 切换;

  · 背光亮度:调节nLink-830主机液晶屏背光亮度调节,范围:10%-100%;

  · 提示音:按键音 开启 / 关闭;

  · 系统信息:显示产品设备型号,软硬件版本和本机mac地址;

  · 存储卡管理:管理存储卡测试数据工作目录,创建 / 删除目录;

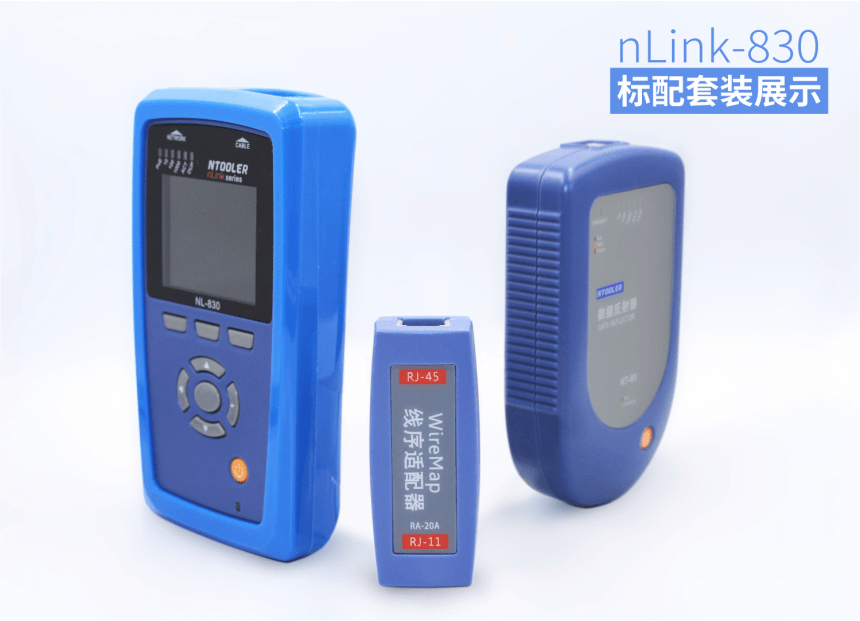

   nLink-830 标准配件

  · nLink-830 网络自动测试仪 * 1;

  · RT-80 数据反射器 * 1;

  · RA-20A 线序适配器 * 1;

  · 2500mAh 锂电池 * 2;

  · Micro Usb数据线 * 1;

  · Micro SD卡(1G已安装) * 1;

  · 1A充电适配器(附赠) * 1;

  · 产品使用手册 * 1

   nLink-830 选配配件

  · NT-120 多功能音频适配器;

  · RA-30 电缆ID标识适配器 1~16号

   nLink-830 规格参数

 功能特点

  网络测试能:

  LLDP及CDP协议邻居发现(排查交换机故障)、互联网访问测试、端口测试(速率及类型)、ping、DHCP、PoE测试、端口闪烁等;

  线缆测试功能:

  缆长度测试、短路位置测试、断线位置测试、线速包测试(速率承载能力)、阻抗测试、反射率测试、线序检测、音频寻线、线缆标识等;

 网络接口  10/100/1000BASE-T   (IEEE 802.3)自适应端口 ;
 支持网络线缆类型  Cat3, Cat5, Cat5e, Cat6;
 网络协议支持  IPv4,ICMP,TCP,UDP,DHCP,DNS,HTTP,LLDP,CDP,etc等;
 线缆测试  线对长度、开路、短路、直连状态标识;
  测试技术:TDR( Time domain reflectometry),时域反射技术;
  长度测量分辨率:约0.8米;
  量程:0.8~180米;
 线缆标识  线缆标识ID数:1~16个(选配);
 POE测试  测试内容:供电电压、供电线对、供电模式;
  电压范围:0 ~ 60V DC;
  标准:IEEE802.3af,IEEE802.3at,以及非IEEE标准POE跨接供电(经交换机);
 端口  RJ45网络测试端口 *1,RJ45模拟测试端口 *1;
  数据通讯(充电):Mini USB端口 *1;
 用户界面  2.2”LCD TFT 彩色液晶显示,分辨率220×176像素;
  链路指示LED*5;PoE(PSE)标准指示LED*1;充电指示LED*1;功能操作按键   x9;
测试数据管理  外置存储:Micro-SD(TF)卡,最大8G;
  ReportView 客户端软件,查看、导出及打印;
 电源  锂离子电池,3.7V,   2400mAh(可更换);
  充电电源:Mini USB接口,5V,1.5A(Max.);
  充电时间:约2.5~3小时;
  供电时间:约4-6小时(视测试项目和工作模式);
 体积  135.2 x 74 x 30.9 mm;
 重量  约158g(不含电池);
 工作环境  操作温度:0 ~ 40 ℃;
  贮存温度:-20 ~70 ℃;
  充电温度:0~35℃:
  环境湿度:≤95%;

   产品实拍欣赏

nLink-830网络自动测试仪

nLink-830网络自动测试仪

nLink-830网络自动测试仪
