nWire-320线缆测试仪

  • 发布时间: 2020-08-12
  • 产品品牌: ntooler
  • 内容来源: 原创
  • 浏 览 量: (265)
  • 产品描述: nWire-320线缆测试仪,基于TDR(时域反射)技术,线缆长度/断线点/短路点等位置测试精度0.1米(分辨率),测试线缆类型包括:双绞线、电话线、同轴线等,量程:0.2~450米。同时还具备OOK数字音频寻线技术、图示化线序测试、线缆ID标识功能等。

网店购买

京东:nWire-320线缆测试仪

产品信息

奈图尔 | NTOOLER® nWire-320线缆测试仪,1秒找出工程布线问题 !

   nWire-320 功能亮点

  · 线缆长度及故障位置 -- 基于TDR(时域反射)技术,单端测试线对长度及短路、断线距离,精度0.1米(分辨率);

  · OOK数字音频寻线 -- 基于On-Off keying技术(又名二进制振幅键控2ASK技术),实现数字音频寻线;

  · 线缆ID标识 -- 可以快速寻找出线缆ID(编号),一次性最多可标识16个线缆ID;

  · 其他测试工具 -- 图形化线序测试、线缆电阻值测试等;

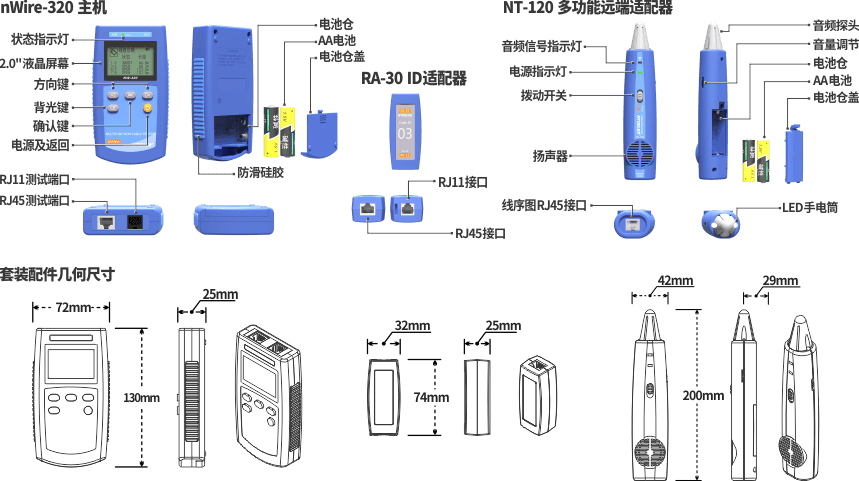

   nWire-320 外观及界面

nWire-320线缆测试仪

   nWire-320 线缆诊断

线缆诊断 - 概述

  · 基于TDR技术(Time domain reflectometry 时域反射);

  · 精度0.1米,0.2米起测,手持式线缆测试仪行业TDR技术测试最高精度之一;

  · 无需另配适配器,1秒内单端测试线缆长度或故障点位置,缩短通讯线路维修工期;

  · 测量长度为线对长度,由于线对绞距及线对缠绕等问题,线对长度与线缆长度存在区别;

  · 由于线对绞距及线对缠绕等问题,RJ45/RJ11等线缆内的多组线对之间长度可能有细微差别;

项目参数指标
测试线缆类型  双绞线 UTP/FTP/STP(网线)、 全铜电话线、 同轴线 75Ω/50Ω/93Ω;
诊断 / 测试类型  线对长度、开路距离(OPEN)、短路距离(SHORT)、正常连接(ONLINE)和失败(FAILED);
精度(分辨率)  0.1米;
误差  ±0.2米;
量程  0.2 ~ 450米;
诊断 / 测试速度  <1秒;

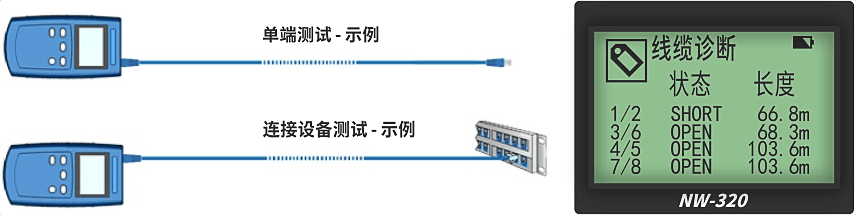

线缆诊断 - 图例

nWire-320线缆测试仪

   nWire-320 音频寻线

音频寻线 - 概述

  · 基于OOK数字音频技术,相对于市面常见的“模拟音频寻线”,具有超强抗干扰能力;

  · nWire-320主机顶部状态指示灯与音调变换频率同步闪烁;

  · 需搭配NT-120多功能远端适配器(寻线器)使用;

  · NT-120多功能远端适配器(寻线器)自带两颗LED照明光源;

项目功能说明
音频技术  On-Off keying(简称OOK)数字音频技术;
  支持3种音调切换,输出电平5Vpp;
线缆类型  双绞线(网线)、电话线、同轴线及常规弱电布线线缆;
技术特点  可连接PoE交换机带电寻线,电压限值<60V;
  具有超强抗干扰能力;
  对周边线材或设备无干扰;
  连接设备寻线时,不影响网络设备正常通信;

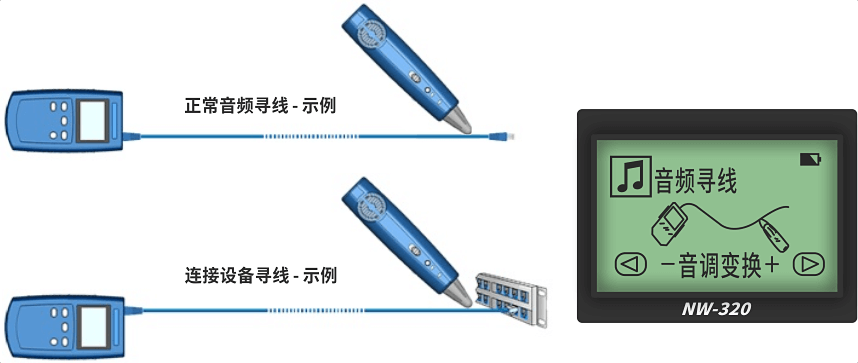

音频寻线 - 图例

nWire-320线缆测试仪

   nWire-320 线缆标识(Cable ID)

线缆标识 - 概述

  · Cale ID可以快速的在多条线缆中标识出目标线缆;

  · 需搭配RA-30 ID适配器使用;

项目
参数说明
标识方式  线缆ID编号;
  液晶数字显示;

   RA-30  ID适配器

  标配:ID1 ~ ID4;
  最大标识数量:ID1 ~ ID16(选购);
标识线缆类型  双绞线(网线)、PSTN电话线;
测试接口  RJ45、RJ11;
标识时间  <1秒;

线缆标识 - 图例

nWire-320线缆测试仪

   nWire-320 线序绘图

线序绘图 - 概述

  · 相对于传统LED指示灯模式的线序测试,nWire-320线序绘图功能更加快速、直观和准确;

  · 需搭配NT-120多功能远端适配器(标配)或 RA-20A远端适配器使用(选配);

项目功能参数
显示方式  2.0" 液晶屏幕;
  线序图形化;
线缆类型  双绞线(网线)、PSTN电话线;
绘图接口  RJ45、RJ11;
绘图时间  <1秒;
绘图类型  线序短路或通断图示;
  线序连接正常图示;
  线序连接错误图示;

线序绘图 - 图例

nWire-320线缆测试仪

   nWire-320 环阻测量

环阻测量 - 概述

  · 测量线缆电阻值,为判断线路连通可靠性提供物理参考;

  · 测量之前,请先短接远端对应线对金属线线头;

  · nWire-320可通过RJ45转鳄鱼夹转接线(标配)测量其他线材或导体电阻值;

项目
功能参数
RJ11端口  测量PSTN/xDSL铜质电话线路的环路电阻;
RJ45端口  使用鳄鱼夹转接线(标配)测量其他线路或导体电阻值;
有效量程  0 ~ 1800欧姆;
误差  <1%;

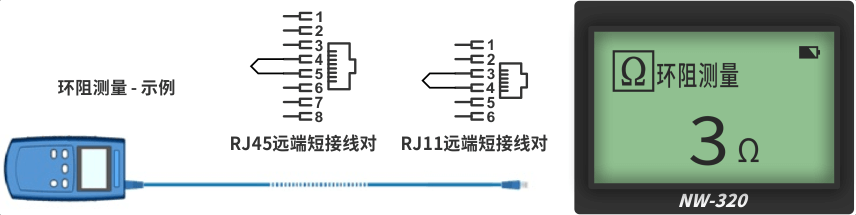

环阻测量 - 图例

nWire-320线缆测试仪

   nWire-320 液晶显示

液晶显示 - 概述

  · 2.0" 点阵液晶屏幕,分辨率128×64;

  · 自带白色背光,在光线较弱的环境下,依然清晰显示测试数据;

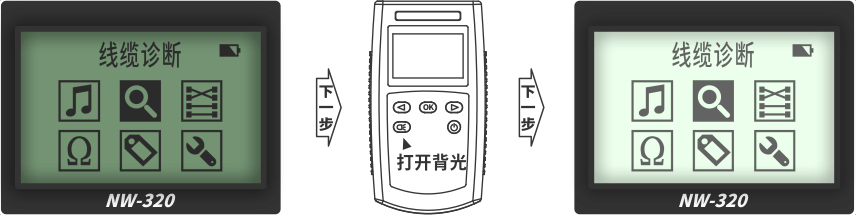

液晶显示 - 图示

nWire-320线缆测试仪

   nWire-320 系统设置

  · 声音背光设置;

  · 英文中文切换;

  · 设备信息查看;

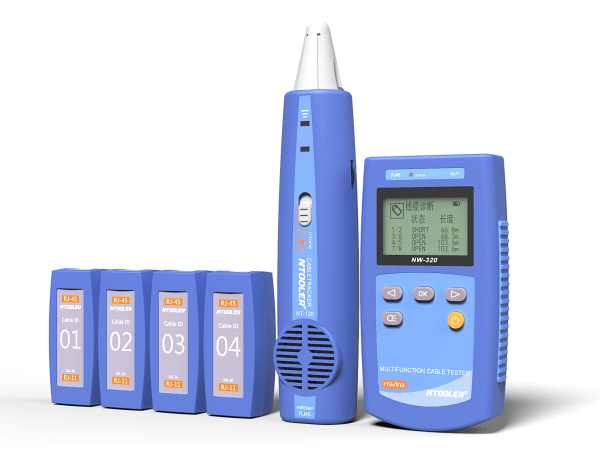

   nWire-320 标准配件

  · nWire-320 线缆测试仪主机 * 1;

  · NT-120 多功能寻线器 * 1;

  · RA-30 线缆ID适配器 * 4(ID1~ID4);

  · RJ 45 转接线 * 1;

  · RJ 11 转接线 * 1;

  · 鳄鱼夹 转接线 * 1(鳄鱼夹接RJ45的4/5线对);

  · 帆布加厚工具包 * 1;

  · 产品使用手册/保修卡 * 1;

   nWire-320 选购配件

  · RA-30 线缆ID适配器 * 6(ID5~ID10);

  · RA-30 线缆ID适配器 * 6(ID11~ID16);

   nWire-320 规格参数

型号名称nWire-320 线缆测试仪
线缆诊断  技术类型  TDR(时域反射技术)
  双绞线  UTP、FTP、STP(Cat3、Cat4、Cat5、Cat6);
  同轴电缆  75Ω、50Ω、93Ω;
  电话线  全铜电话线;
  诊断类型  断线、短路、线缆长度、正常连接等;
  量程  0.2 ~ 450米;
  精度(分辨率)  0.1米;
  误差  ±0.2米(典型准确度:±1%或±0.2米,取较大值,NVP不确定性是额外误差;);
音频寻线  技术类型  OOK数字音频技术
  音调切换  支持3种;
  输出电平  5 Vpp;
线缆标识  标配  4个(ID标识模块   RA-30);
  最大标识数  16个(选购);
  识别速度  < 1秒;
线序绘图  绘图类型  错接、短路、断线;
  绘图时间  < 1秒;
环阻测试  量程  0 ~ 1800ohm;
  误差  ≤ 1%;
屏幕显示  2.0”LCD 显示器(42mm*28mm),分辨率128×64;
电池电压  2 x AA 碱性电池 或 2 x AA NiCd/NiMH电池;
测试端口  RJ-45 x 1 , RJ-11 x 1;
单机尺寸/重量  NW-320  130   x 72 x 25(mm) / 100g
  NT-120  200   x 42 x 29(mm) /  85g
  RA-30  74   x 32 x 25(mm)/ 26g
包装尺寸/套装毛重  330 x   180 x 55(mm)
  720g
语言支持  中文 / 英文 切换;
工作环境  工作温度: -10~+40 ℃;
  贮存温度: -20~+60 ℃;
  工作湿度: 95% 相对湿度(无冷凝);
