产品信息

奈图尔 | NTOOLER^® nWire-300寻线仪，OOK数字音频技术 ！

   nWire-300 功能亮点

  · 音频寻线 -- OOK数字音频调制方案，1Khz/2Khz高频数字音频输出、强滤波设计、支持4种音调变换、可带电寻线；

  · 线缆ID标识（CABLE ID） -- 可以快速寻找出线缆ID（编号），一次性可标识≤16个线缆ID；

  · 线序绘图 -- 图形化显示双绞线、电话线等线缆的线序连接情况 ，直观查看断线、错接、串绕、岔线情况；

  · 端口闪烁 -- 通过与交换机指示灯同频闪烁，识别被测网络线缆对端连接的交换机端口；

  · 环阻测量 -- 通过RJ11接口对PSTN/XDSL线路进行电阻值行测试，也可代替万用表对其他线材进行电阻值测试；

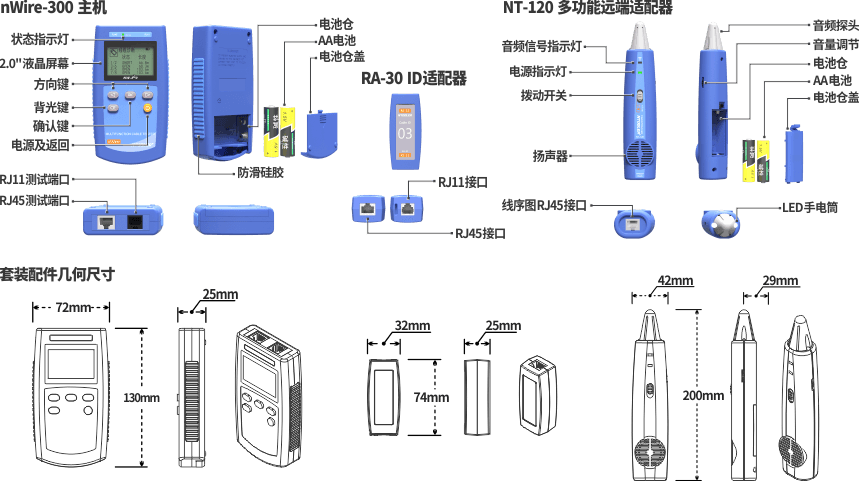

   nWire-300 外观及界面

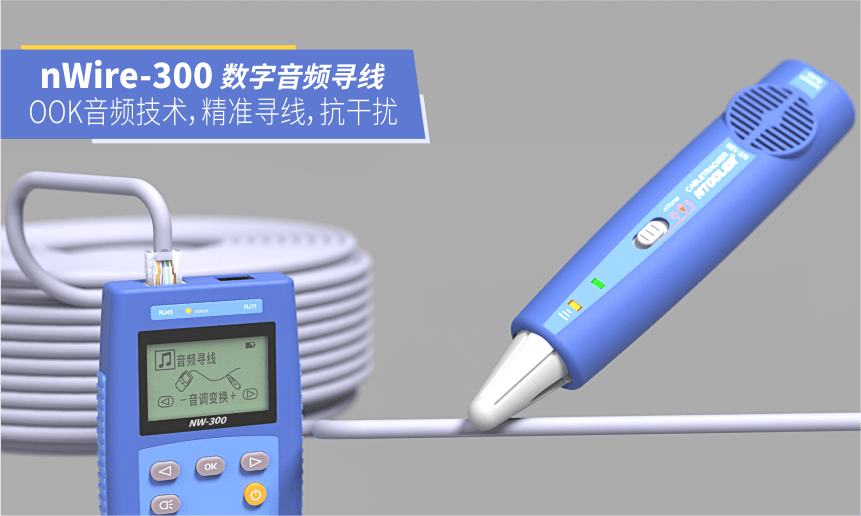

   nWire-300 音频寻线

音频寻线 - 概述

  · 基于OOK数字音频技术，相对于市面常见的“模拟音频寻线”，具有超强抗干扰能力；

  · nWire-300主机顶部状态指示灯与音调变换频率同步闪烁；

  · 需搭配NT-120多功能远端适配器（寻线器）使用；

  · NT-120多功能远端适配器（寻线器）自带两颗LED照明光源；

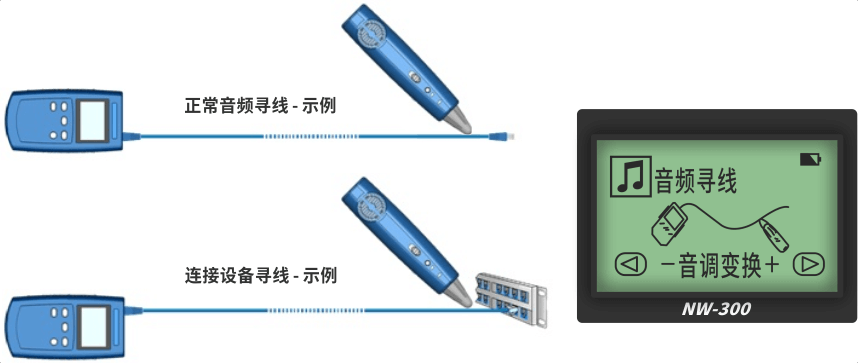

音频寻线 - 图例

   nWire-300 线缆标识（Cable ID）

线缆标识 - 概述

  · Cale ID可以快速的在多条线缆中标识出目标线缆；

  · 需搭配RA-30 ID适配器使用;

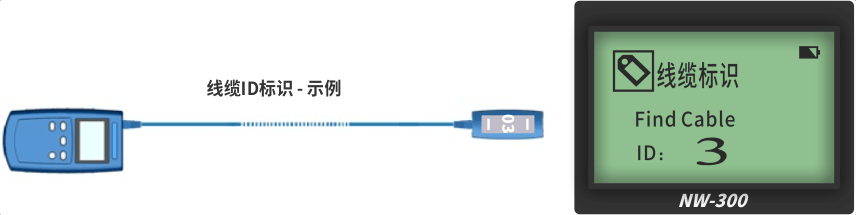

线缆标识 - 图例

   nWire-300 线序绘图

线序绘图 - 概述

  · 相对于传统LED指示灯模式的线序测试，nWire-300线序绘图功能更加快速、直观和准确；

  · 需搭配NT-120多功能远端适配器（标配）或 RA-20A远端适配器使用（选配）;

线序绘图 - 图例

   nWire-300 环阻测量

环阻测量 - 概述

  · 测量线缆电阻值，为判断线路连通可靠性提供物理参考；

  · 测量之前，请先根据下方图示短接远端对应线对金属线线头；

环阻测量 - 图例

   nWire-300 端口闪烁

端口闪烁 - 概述

  · 快速定位以太网线缆所连接的交换机端口；

  · nWire-300主机连接交换机后，主机内置的网络适配器将以10/100M自动协商的模式循环开启和关闭；

  · nWire-300主机的状态指示灯将与交换机端口指示灯同步闪烁，用于识别对应端口；

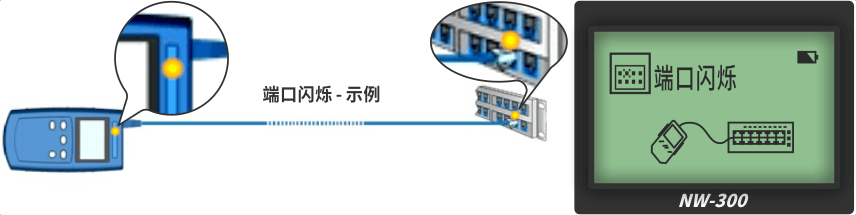

端口闪烁 - 图例

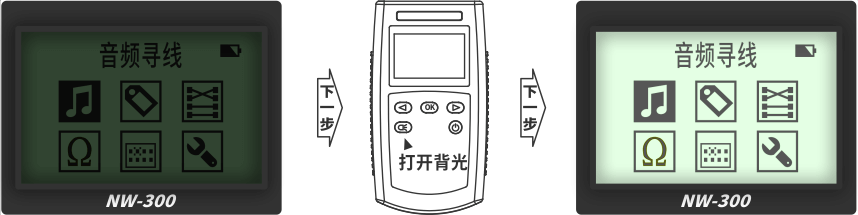

   nWire-300 液晶显示

液晶显示 - 概述

  · 2.0" 点阵液晶屏幕，分辨率128×64；

  · 自带白色背光，在光线较弱的环境下，依然清晰显示测试数据；

液晶显示 - 图示

   nWire-300 系统设置

  · 声音背光设置；

  · 英文中文切换；

  · 设备信息查看；

   nWire-300 标准配件

  · nWire-300 寻线仪主机 * 1；

  · NT-120 多功能寻线器 * 1；

  · RA-30 线缆ID适配器 * 4（ID1~ID4）；

  · RJ 45 转接线 * 1；

  · RJ 11 转接线 * 1；

  · 鳄鱼夹 转接线 * 1（鳄鱼夹接RJ45的4/5线对）；

  · 帆布加厚工具包 * 1；

  · 产品使用手册/保修卡 * 1；

   nWire-300 选购配件

  · RA-30 线缆ID适配器 * 6（ID5~ID10）；

  · RA-30 线缆ID适配器 * 6（ID11~ID16）；

   nWire-300规格参数

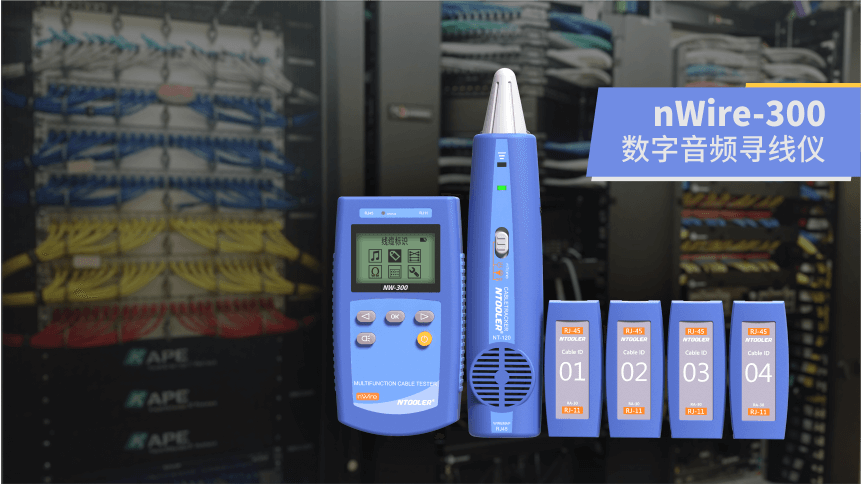

   nWire-300 图集欣赏
