TDR技术在奈图尔测试仪表产品中的应用解析

发布时间:2020-11-03 作者:奈图尔 来源:原创 浏览量(79)
摘要:TDR的英文全称:Time Domain Reflectometry,中文名叫“时域反射技术”,是目前精准测量传输线缆特性、阻抗、长度等参数的重要理论技术,目前国内掌握并成熟应用TDR技术进行线缆诊断的仪器仪表品牌凤毛麟角,奈图尔是国内最早成熟应用TDR技术的网络线缆测试仪品牌,该技术之前一直由欧美国家掌握。TDR主要由三部分构成:快沿信号发生器,采样示波器和探头系统等。

TDR线缆诊断技术技术原理解析

TDR技术在奈图尔测试仪表产品中的应用解析

奈图尔科技(www.ntooler.com)整理消息:

什么是TDR线缆诊断技术?

        TDR的英文全称:Time Domain Reflectometry,中文名叫“时域反射技术”,是目前精准测量传输线缆特性、阻抗、长度等参数的重要理论技术,目前国内掌握并成熟应用TDR技术进行线缆诊断的仪器仪表品牌凤毛麟角,奈图尔是国内最早成熟应用TDR技术的网络线缆测试仪品牌,该技术之前一直由欧美国家掌握。TDR主要由三部分构成:快沿信号发生器,采样示波器和探头系统等。

TDR线缆诊断测试精度(分辨率)

        知道TDR线缆诊断技术的作用后,问题来了,TDR技术应用到以太网线缆故障测试仪中,其探测分辨率是多少呢?

        在奈图尔在国内成熟应用TDR技术之前,该技术一直由欧美相关品牌垄断,并且产品一直是国际同行业的参考测试标准设备。以福禄克FLuke MS2-100网线测试仪为例,其基于TDR技术的线缆诊断功能参数为:量程460米,分辨率(精度)0.3米。

        而早期国产线缆测试仪器,大多数基于电容测试原理,简单来说,就是利用相邻线对之间的电容值来判断线缆长度,极易受到环境、温度、线对分布、连接可靠度等多种因素影响。即时是现在,国产电缆测试仪产品仍有>99.8%的品牌采用电容测试法,其线缆诊断参数大多为:量程(据资料)1000米,>10米起测(<10米不可测),实测误差率>5%甚至更高。

        TDR技术已经被欧美国家成熟应用到线缆故障检测产品已经十几二十年了,但为什么国内真正采用TDR技术的国产便携式线缆测试仪器却是凤毛麟角的呢?

        一是由于TDR技术研发力度投入大,成本投入高,回报周期长;

        二是国内便携式线缆测试设备已经被若干厂家的低价策略打造成了低端产品,利润空间薄弱,TDR技术的研发投入必然会造成成本高昂,过高的售价无法大规模销售;

        以上两点原因造成了国内众厂商持币观望,迟迟未进入TDR线缆测试仪技术圈子的主要原因。

TDR技术在奈图尔线缆测试仪中的应用

        奈图尔,持续在以太网线缆故障测试技术持续投入,2010年即突破欧美垄断的TDR测试技术,推出的nLink-Ex网络测试仪中,线缆故障诊断技术参数已达到:量程180米,0.8米精度(分辨率),0.8米起测。

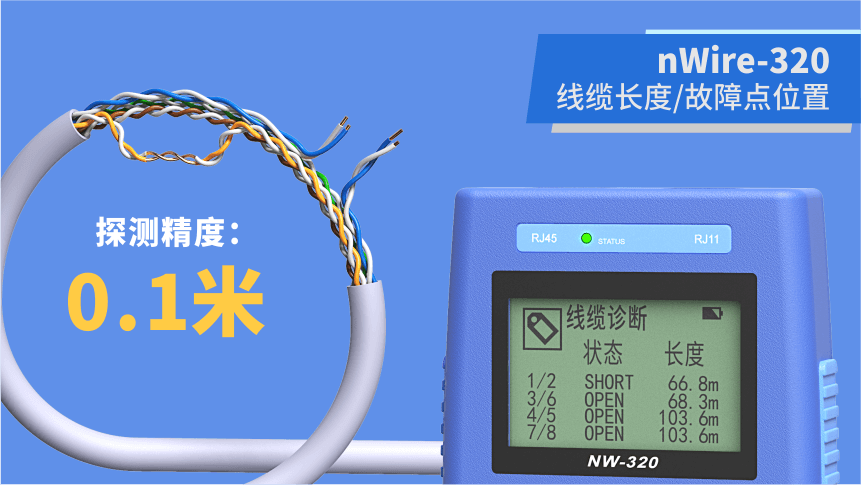

        2016年,奈图尔自主研发的TDR线缆诊断技术更进一步,以nWire-320线缆测试仪/寻线仪为例,通过TDR技术的突破,nWire-320可以探测线缆长度、断线/短路位置,精度达到0.1米(分辨率),量程0.2~450米(0.2米起测)±0.1米误差,0.2米起测,该技术参数已经达到世界级水平,产品定价则依据中国国情制定,为TDR技术在国内的普及应用打了一个前哨战。

        现阶段的国产线缆测试仪产品,由于竞争的存在,若干品牌已经开始使用“TDR”字样的产品推广辞令,通常,非深度技术领域的朋友很难通过资料来判断这些品牌产品的TDR技术真实性(国内产品常见于虚假宣传、参数虚高、技术虚标),所以,强烈建议各位朋友们通过对比产品参数,并进行产品试用实测,来分辨TDR技术应用的真实性。

        但随着以太网线缆测试技术的不断提高和公开,TDR成为国产线缆测试仪行业的主要探测技术,将为期不远。
