OOK数字音频技术(即ASK调制技术)在奈图尔产品应用解析

发布时间:2020-11-03 作者:奈图尔 来源:原创 浏览量(36)
摘要:OOK全称为On-Off Keying,中文名为二进制启闭键控,又名二进制振幅键控(2ASK),它是以单极性不归零码序列来控制正弦载波的开启与关闭。OOK信号是ASK调制的一个特例,把一个幅度取为0,另一个幅度为1,振幅键控也被称为“开关键控”(通断键控)。ASK是一种调制方式,利用二进制数字码与载频信号相乘。幅移就是把频率、相位作为常量,而把振幅作为变量,信息比特是通过载波的幅度来传递的。

OOK数字音频技术(即ASK调制技术)在奈图尔产品应用解析

什么是OOK技术?

        奈图尔科技(www.ntooler.com)整理消息:OOK全称为On-Off Keying,中文名为二进制启闭键控,又名二进制振幅键控(2ASK),它是以单极性不归零码序列来控制正弦载波的开启与关闭。OOK信号是ASK调制的一个特例,把一个幅度取为0,另一个幅度为1,振幅键控也被称为“开关键控”(通断键控)。ASK是一种调制方式,利用二进制数字码与载频信号相乘。幅移就是把频率、相位作为常量,而把振幅作为变量,信息比特是通过载波的幅度来传递的。

OOK技术在线缆测试仪的应用

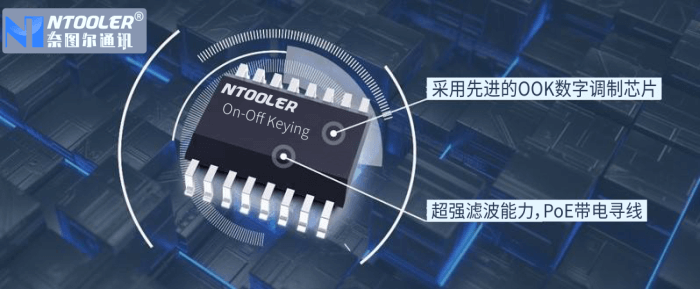

        奈图尔全系列网络测试仪、线缆测试仪、寻线仪等产品均标配OOK数字载波音频寻线技术,具有超强滤波设计,抗干扰能力强,对周边设备不产生干扰,可连接PoE交换机带电寻线,且不影响设备正常通讯等特点。

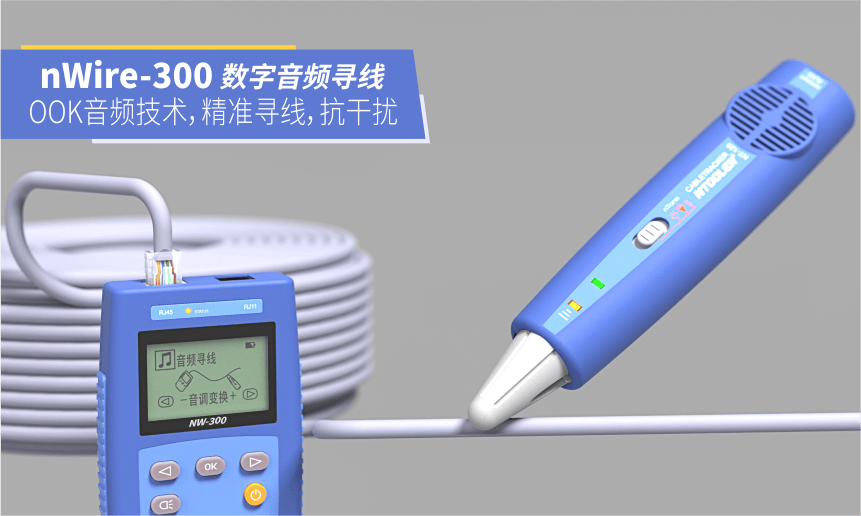

        以nWire-300寻线仪为例,其音频寻线功能采用OOK数字音频载波技术,具有4个音调(频率)切换、1Khz/2Khz高频数字音频输出、带电寻线耐压值<60V等特性。

OOK数字音频技术(即ASK调制技术)在奈图尔产品应用解析

ASK调制简介

  在通信原理中把通信信号按调制方式可分为调频、调相和调幅三种。数字传输的常用调制方式主要分为:正交振幅调制(QAM):调制效率高,要求传送途径的信噪比高,适合有线电视电缆传输。键控移相调制(QPSK):调制效率高,要求传送途径的信噪比低,适合卫星广播。残留边带调制(VSB):抗多径传播效应好(即消除重影效果好),适合地面广播。编码正交频分调制(COFDM):抗多径传播效应和同频干扰好,适合地面广播和同频网广播。世广数字卫星广播系统的下行载波的调制技术采用TDM QPSK调制体制。它比编码正交频分多路复用(COFDM)调制技术更适合卫星的大面积覆盖。

  通信的最终目的是在一定的距离内传递信息。虽然基带数字信号可以在传输距离相对较近的情况下直接传送,但如果要远距离传输时,特别是在无线或光纤信道上传输时,则必须经过调制将信号频谱搬移到高频处才能在信道中传输。为了使数字信号在有限带宽的高频信道中传输,必须对数字信号进行载波调制。如同传输模拟信号时一样,传输数字信号时也有三种基本的调制方式:幅移键控(ASK)、频移键控(FSK)和相移键控(PSK)。它们分别对应于用载波(正弦波)的幅度、频率和相位来传递数字基带信号,可以看成是模拟线性调制和角度调制的特殊情况。

  理论上,数字调制与模拟调制在本质上没有什么不同,它们都是属正弦波调制。但是,数字调制是调制信号为数字型的正弦波调制,而模拟调制则是调制信号为连续型的正弦波调制。在数字通信的三种调制方式(ASK、FSK、PSK)中,就频带利用率和抗噪声性能(或功率利用率)两个方面来看,一般而言,都是PSK系统最佳。所以PSK在高速数据传输中得到了广泛的应用。

ASK调制原理

        ASK是一种调制方式,其与载频信号相乘的是二进制数码。幅移就是把频率、相位作为常量,而把振幅作为变量,信息比特是通过载波的幅度来传递的。

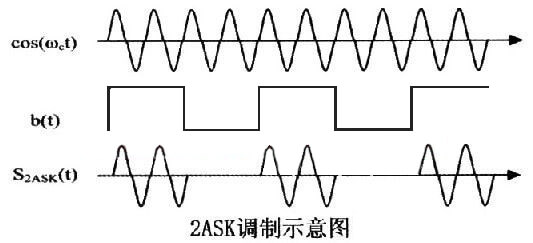

  二进制振幅键控(2ASK),由于调制信号只有0或1两个电平,相乘的结果相当于将载频或者关断,或者接通它的实际意义是当调制的数字信号为“1”时,传输载波;当调制的数字信号为“0”时,不传输载波。

OOK数字音频技术(即ASK调制技术)在奈图尔产品应用解析

与模拟音频载波技术的对比

        模拟音频技术可以代入到收音机的基本原理,音频信号利用非数字信号的载波传输,通过信号接收或者感应元件接收到信号,由于非数字载波信号检波原理,导致滤波环节无法纯净的处理各种杂波干扰,将会导致抗干扰性能较差。当然,提升非数字载波的滤波检波能力不是不可以,而是需要加大滤波检波成本。而数字载波,滤波检波都可以通过数字校验解调出纯净的音频信号,相对于非数字载波技术,虽然成本上有所增加,但获得的抗干扰能力将大大提升。

      另外,非数字载波技术的音频寻线,虽然可以较远距离感应到目标线缆,但会造成无法在线缆密集的情况下,准确判断目标线缆(目标线缆周围都会感应到较大音频信号)。而OOK数字载波技术,可以轻松的精确判断出目标线缆,但造成的缺点是,要在≤0.5米范围内才能感应到目标线缆的音频信号。

      虽然,市面销售的欧美品牌有若干产品具备数字和模拟两种音频载波切换功能,但其高高在上的价格,也会让国内习惯于采购低成本音频寻线仪的朋友止步。

      奈图尔nWire-300寻线仪,提供了具有高性价比的OOK数字音频寻线方案,在为网络工程师提供合理价格的前提下,努力为国内数字音频寻线技术的应用普及做出贡献。
