浅谈以太网线缆验证仪

       奈图尔科技(www.ntooler.com)整理消息:以太网线缆验证仪除了作为线缆验证功能,如验证安装的1Gb线缆上是否能够运行1Gb、2.5/5Gb、10Gb等速度,还可以加入有源网络LAN管理器,用于执行速度高达10Gb/s的BERT(误码率测试),SNR(信噪比测试)和延迟偏差测量等。以太网线缆验证仪还可以进一步完善IT网络测试方案,可综合提供线缆认证、故障排除以及系统安装管理和有源IT网络测试等多种有价值的测试功能。

浅谈以太网线缆认证仪及其设计方案摘要

       按照设计需求,以太网线缆验证仪还应具备操作简单,人机交互简洁易懂等属性,并可保存、查看和打印以太网线缆验证仪除了作为线缆验证功能,如验证安装的1Gb线缆上是否能够运行1Gb、2.5/5Gb、10Gb等速度,还可以加入有源网络LAN管理器,用于执行速度高达10Gb/s的BERT(误码率测试),SNR(信噪比测试)和延迟偏差测量等。以太网线缆验证仪还可以进一步完善IT网络测试方案,可综合提供线缆认证、故障排除以及系统安装管理和有源IT网络测试等多种有价值的测试功能。测试报告,可以帮助IT部门、以太网网络管理和通信线缆安装人员轻松应对网络认证、网络管理和线缆故障排除等工作。除此之外,还能通过实时速度测试和生成的关键测试报告,来验证所安装的1Gb/s线缆是否能够超出设计规格,达到10Gb/s速率,并与交换机和接入点的速度保持一致。

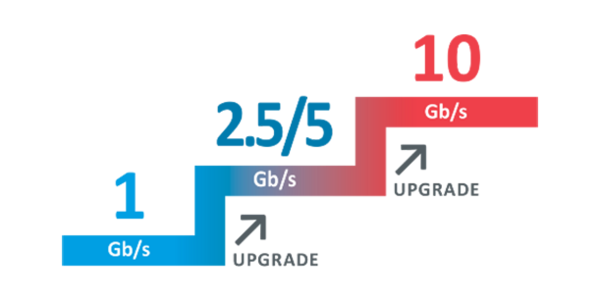

       为了验证所安装的以太网线缆是否能够支持增加的数据速率,网络运营商需要在调试网络之前执行足够的测试,对于已安装的以太网线缆是否能够支持现有网络数据的不断攀升?随着用户对网速的要求越来越高,以太网线缆的做工质量也在不断提升,如何测试高达10Gb/s数据速率的新标准,对于新一代的验证仪来说是一个巨大的挑战,特别是无线接入点的以太网线缆必须支持日益增长的数据速率。

浅谈以太网线缆认证仪及其设计方案摘要

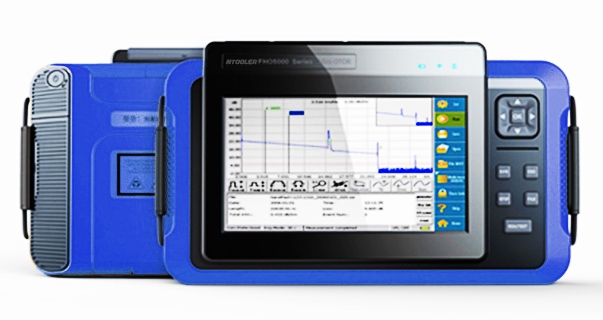

  按照设计要求,以太网验证仪应可以进行速度高达10Gb的已安装以太网线缆测试,无需拆除和更换线缆 ,验证该以太网线缆和以太网网络能够达到设计规格的速度。测试结果显示“失败”时,以太网线缆验证仪应可以提供纠正措施来帮助网络工程人员实现所需的速度提升。

       以太网线缆验证仪简要设计需求点:

  1)以高达 10Gb/s (BERT) 的数据速率测试符合 IEEE 802.3 标准的数据布线;

  2)确定信噪比(SNR);

  3)测量延迟偏差;

  4)结合长度测量执行 TDR 和电容测量,实现高度精确的测试结果,并且更容易排除故障;

  5)全色导线图以清晰易懂的方式显示开路,短路,错误导线和分线对;

  6)提供“合格/不合格”测试结果。保存测试结果并生成基于标准的测量报告;

  7)最高网络速度测试验证;

  8)7~10英寸高分辨率触摸屏;

  9)支持 IPv4 和 IPv6;

  10)发现网络并查看已连接的网络设备;

  11)通过PoE负载测试识别有缺陷的PoE交换机;

  12)DHCP 测试;

  13)可以定义和保存Ping列表以供以后使用;

  14)LLDP / CDP检测和分析;

  15)标识网络中存在的VLAN;

  10)有源PoE网络的故障排除;
